Bộ đếm mét bằng Encoder bánh xe silicon

Trong các dây chuyền công nghiệp, việc theo dõi tốc độ băng tải, hoặc đo chiều dài thép, nhựa, vải, giấy, bao bì… là một trong những yếu tố quan trọng, góp phần quyết định năng suất sản xuất.

Để việc quản lý, giám sát tốc độ và đo chiều dài chính xác, sắc nét, trực quan, TTPScada xin giới thiệu bộ đếm mét bằng Encoder bánh xe silicon hiển thị số liệu lên bảng led điện tử - một giải pháp hiệu quả để các công nhân và các nhà quản lý theo dõi dữ liệu nhanh chóng, trực quan và chính xác.

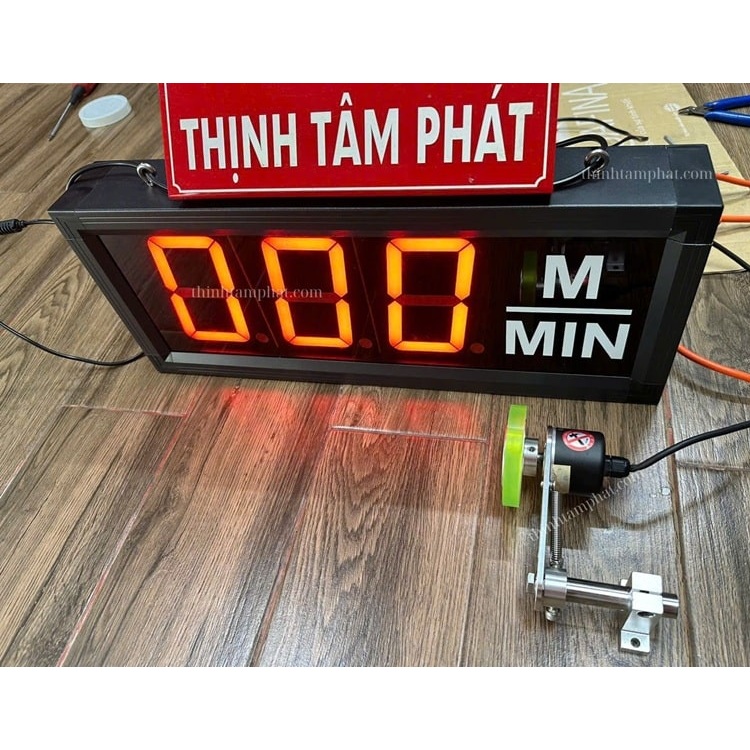

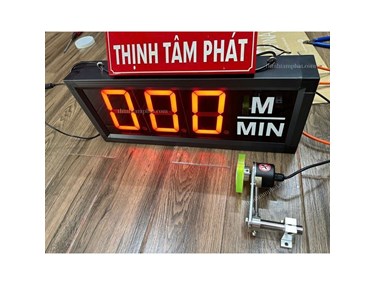

Giới thiệu về bộ đếm mét bằng Encoder bánh xe silicon - hiển thị số liệu lên bảng led điện tử:

- Bộ thiết bị thực hiện chức năng đo chiều dài sản phẩm bằng Encoder với đơn vị mét

- Sử dụng Encoder tùy chọn (phụ thuộc vào nhu cầu đo đạc của hệ thống) và bánh xe Encoder silicon

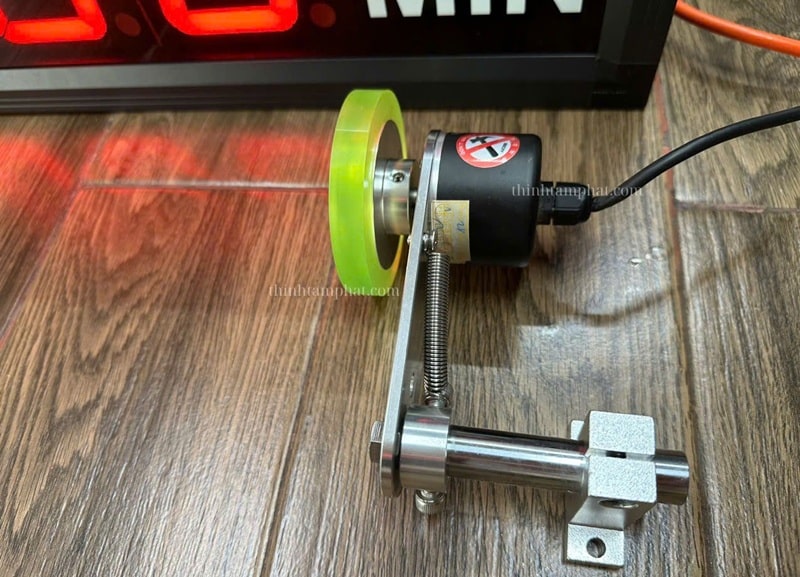

- Encoder quay được gắn trực tiếp với bánh xe silicon, khi bánh xe tiếp xúc với bề mặt vật liệu (vải, giấy, tôn, nhựa...), chuyển động tịnh tiến của vật liệu sẽ làm bánh xe quay. Khi tín hiệu xung từ encoder được gửi về bộ hiển thị, các số liệu đo đạc được hiển thị ngay lập tức.

- Bảng điện tử led hiển thị số liệu:

• Hiển thị 3 số đo từ 000 đến 999
• Trên Led 7 đoạn 5 inches, màu đỏ (Có thể tùy chọn loại Led khác và kích thước khác)
• Đơn vị đo: m/min
• Độ chính xác: 0.5%FS
• Tầm nhìn xa, góc nhìn rộng.
• Kích thước bộ đo (phủ bì): W505 x H200 x D75 mm (Có thể thay đổi khi chọn loại Led khác)
• Cài đặt các thông số qua Wifi, không cần cài đặt trực tiếp trên thiết bị.
• Chống nhiễu cực tốt, thích hợp với môi trường công nghiệp.
• Thiết bị đo rất chính xác, hiển thị nhanh nhạy và sắc nét.
• Cường độ sáng led cao, hiển thị tốt trong nhiều môi trường lắp đặt.
• Bề mặt bảo vệ bằng mica và alu.
• Khung nhôm định hình chống rỉ sét.
• Được lắp sẵn móc treo. Khách hàng có thể yêu cầu chúng tôi lắp loại móc phù hợp với khu vực lắp đặt.

- Nguồn cấp: Adapter 12VDC

- Cách lắp đặt Encoder được hướng dẫn theo tài liệu Cách lắp đặt Encoder cho Bộ đo chiều dài m/min

- Có nguồn cấp 12V cho encoder

- Tín hiệu ngõ vào: encoder (bộ mã hóa vòng quay), sensor proximity (cảm biến từ)

- Ngõ ra:

• Ngõ ra RS485 kết nối máy tính (tùy chọn option khi đặt hàng)
• Ngõ ra relay cảnh báo tốc độ cao, tốc độ thấp (tùy chọn option khi đặt hàng)

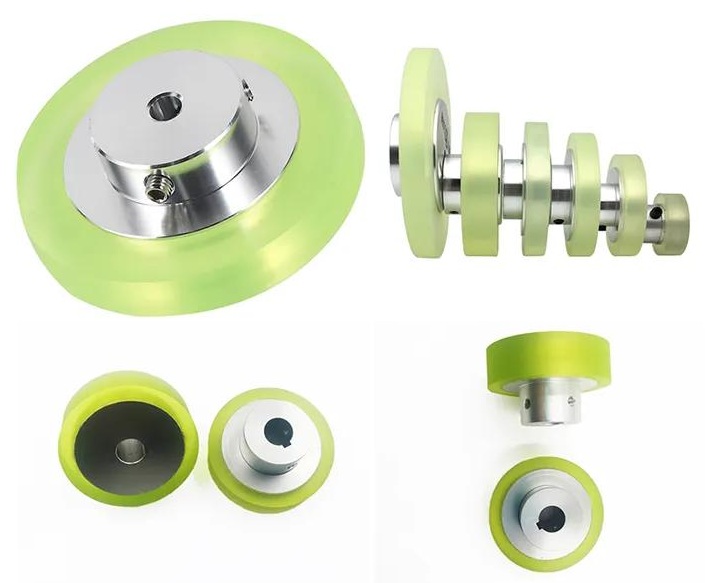

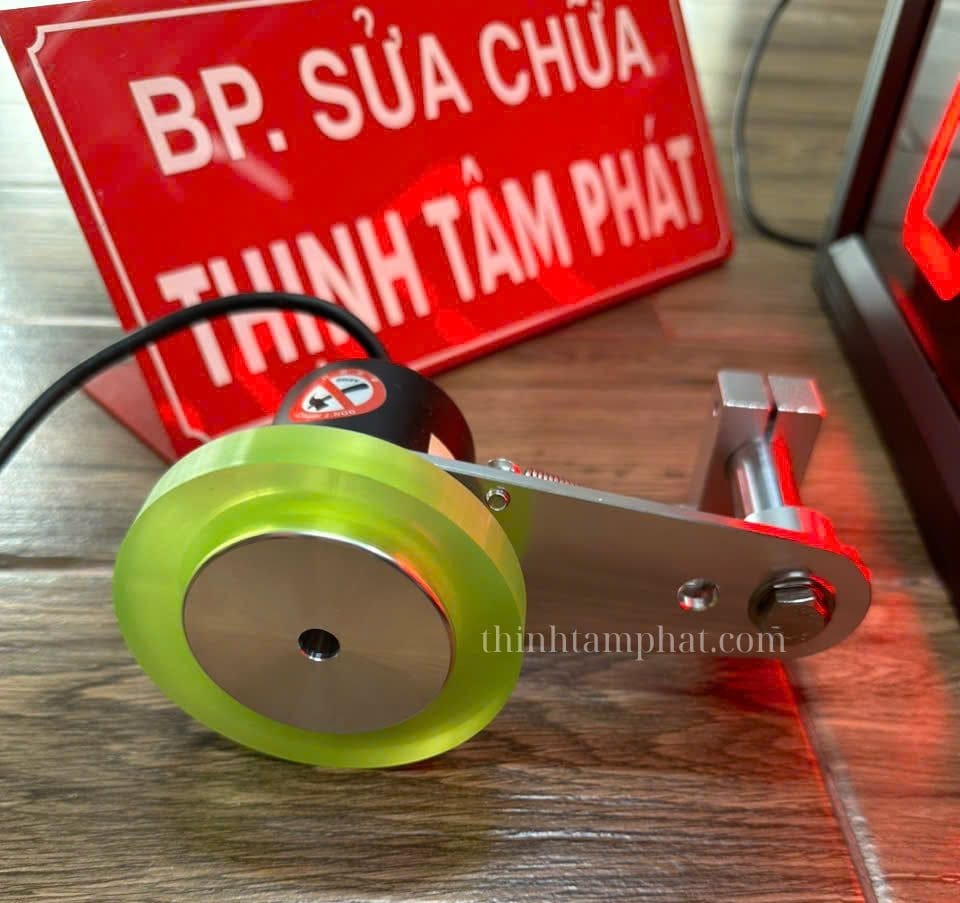

- Bánh xe Encoder:

• Bánh xe Encoder có chất liệu khung vành kim loại, bánh xe silicon
• Chất liệu bánh xe Encoder silicon chống trượt tốt trên nhiều loại bề mặt, ví dụ như giấy, film, vải, kim loại sơn, ống nhựa…
• Chu vi 250mm (Có thể tuỳ chọn chu vi khác như 300 mm, 200 mm, 150 mm...)

• Lỗ khóa vít (chốt) ở giữa dùng để cố định bánh xe vào trục motor encoder.
• Trục kim loại ở giữa dùng gắn với động cơ DC hoặc motor encoder, truyền chuyển động quay.
• Thường được dùng để đo tốc độ, đo quãng đường, đo chiều dài...
• Khi kết hợp với cảm biến encoder (quang học hoặc từ), bánh xe sẽ cung cấp tín hiệu để đo vận tốc và quãng đường di chuyển.
• Khối lượng tải vào khoảng 100kg.
• Hiệu suất bền bỉ và lâu dài.
• Dễ dàng lắp vào các loại motor phổ biến qua trục trung tâm.
• Ứng dụng: Đo chiều dài, khoảng cách, tốc độ tuyến tính... trên băng tải, màng nhựa, phim nhựa, giấy, vải, tôn lá… và rất nhiều ứng dụng khác.

- Bộ đếm mét bằng Encoder bánh xe silicon được thiết kế để lắp đặt và sử dụng trong nhà.



Ngoài bộ đếm mét bằng Encoder với bánh xe silicon như trên, người dùng có thể lựa chọn các loại bánh xe Encoder khác để phù hợp với nhu cầu đo đạc của mình, ví dụ như bánh xe Encoder cao su, bánh xe Encoder kim loại... với đa dạng kích thước, chu vi.



Đồng thời, TTPScada còn cung cấp nhiều bộ đếm đo chiều dài, tốc độ, dòng điện, áp suất, hoặc bộ đếm số lượng sản phẩm, bộ đo và hiển thị nhiệt độ nước, nhiệt độ kho lạnh... hiển thị trên led 7 đoạn hoặc led ma trận.

Tất cả các sản phẩm đều có chức năng chống nhiễu tốt, sử dụng linh kiện chất lượng cao để hoạt động bền bỉ và ổn định lâu dài.
