Bộ đếm đo chiều dài bằng Encoder bánh xe kim loại

Trong các nhà máy biệt là các ngành công nghiệp liên quan đến dệt may, in ấn, giấy, nhựa, bao bì, thép... việc giám sát tốc độ dây chuyền (m/min) và tổng chiều dài sản phẩm là yếu tố quan trọng giúp kiểm soát chất lượng, tối ưu năng suất và hạn chế sai sót, vì nếu xảy ra sai lệch về chiều dài sản phẩm, có thể dẫn đến lãng phí nguyên liệu, thành phẩm bị lỗi hoặc giao hàng không đúng quy cách, ảnh hướng đến uy tín doanh nghiệp.



Để việc giám sát, theo dõi tốc độ và đo chiều dài chính xác, trực quan rõ ràng, TTPScada xin giới thiệu Bộ đếm đo chiều dài bằng Encoder bánh xe kim loại - một thiết bị chuyên dụng giúp các nhà quản lý và các công nhân theo dõi dữ liệu trực quan, nhanh chóng, chính xác.

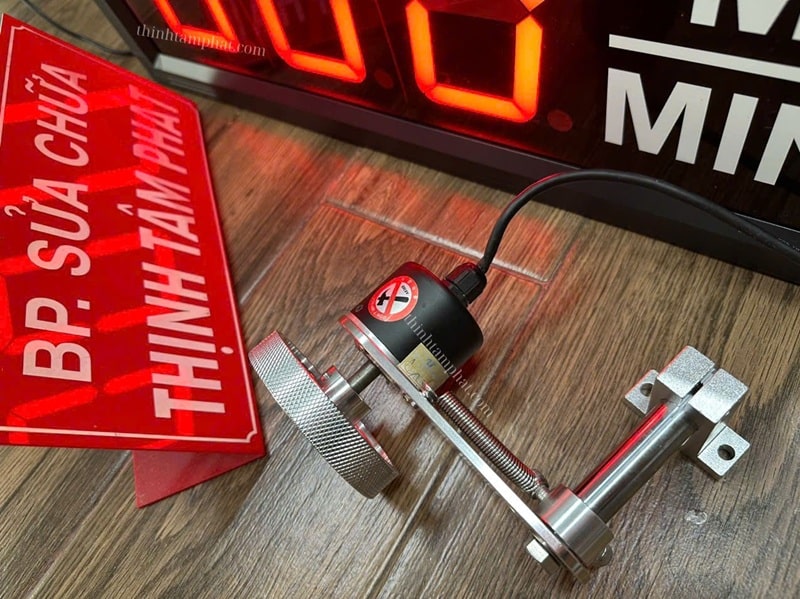

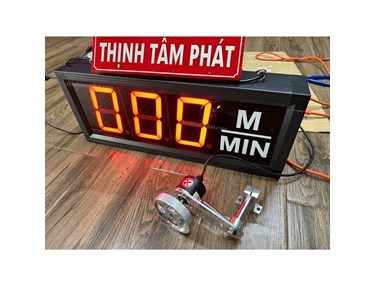

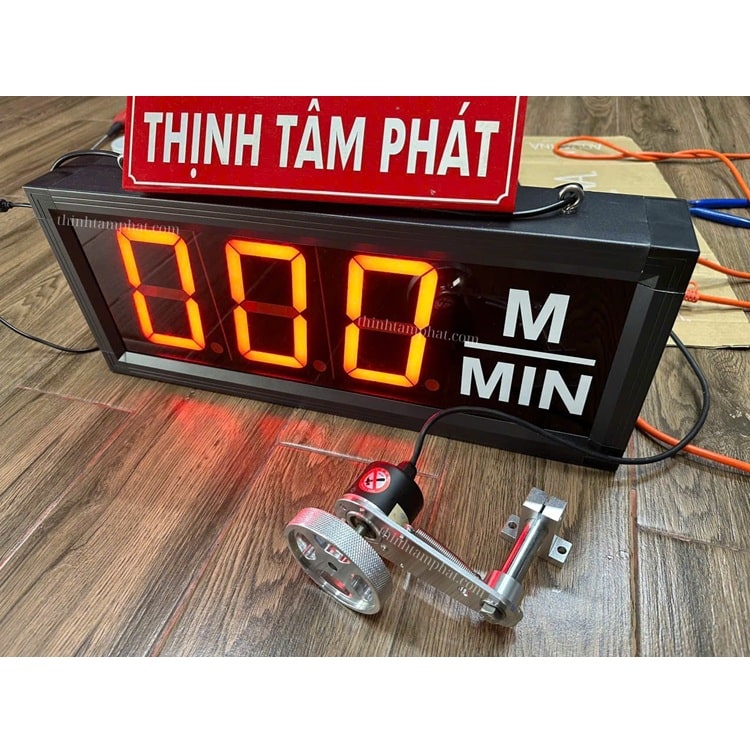

Giới thiệu về bộ đếm đo chiều dài bằng Encoder bánh xe kim loại

- Bộ thiết bị thực hiện chức năng đo chiều dài sản phẩm bằng Encoder với đơn vị mét

- Sử dụng Encoder tùy chọn (phụ thuộc vào nhu cầu đo đạc của hệ thống) và bánh xe Encoder silicon

- Encoder quay được gắn trực tiếp với bánh xe silicon, khi bánh xe tiếp xúc với bề mặt vật liệu (vải, giấy, tôn, nhựa...), chuyển động tịnh tiến của vật liệu sẽ làm bánh xe quay. Khi tín hiệu xung từ encoder được gửi về bộ hiển thị, các số liệu đo đạc được hiển thị ngay lập tức.

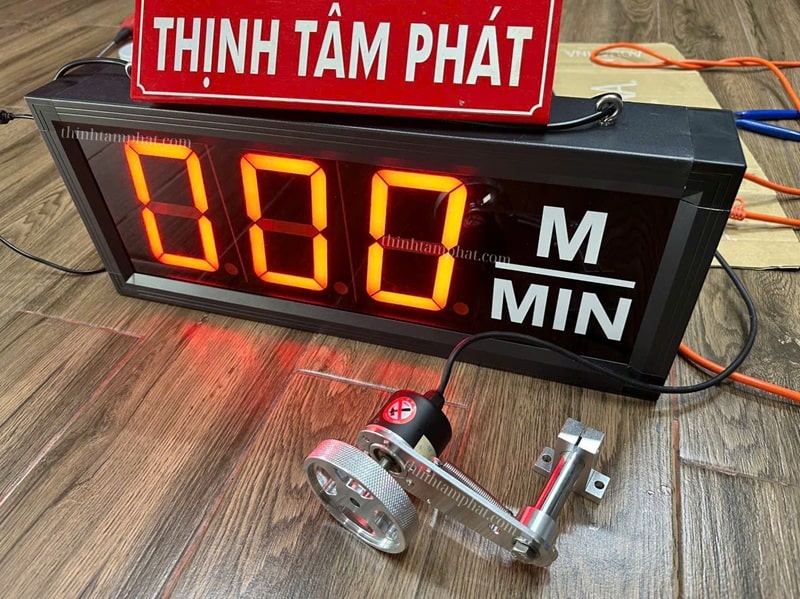

- Bảng điện tử led hiển thị số liệu:

• Hiển thị 3 số đo từ 000 đến 999
• Trên Led 7 đoạn 5 inches, màu đỏ (Có thể tùy chọn loại Led khác và kích thước khác)
• Đơn vị đo: m/min
• Độ chính xác: 0.5%FS
• Tầm nhìn xa, góc nhìn rộng.
• Kích thước bộ đo (phủ bì): W505 x H200 x D75 mm (Có thể thay đổi khi chọn loại Led khác)
• Cài đặt các thông số qua Wifi, không cần cài đặt trực tiếp trên thiết bị.
• Chống nhiễu cực tốt, thích hợp với môi trường công nghiệp.
• Thiết bị đo rất chính xác, hiển thị nhanh nhạy và sắc nét.
• Cường độ sáng led cao, hiển thị tốt trong nhiều môi trường lắp đặt.
• Bề mặt bảo vệ bằng mica và alu.
• Khung nhôm định hình chống rỉ sét.
• Được lắp sẵn móc treo. Khách hàng có thể yêu cầu chúng tôi lắp loại móc phù hợp với khu vực lắp đặt.

- Nguồn cấp: Adapter 12VDC

- Cách lắp đặt Encoder được hướng dẫn theo tài liệu Cách lắp đặt Encoder cho Bộ đo chiều dài m/min

- Có nguồn cấp 12V cho encoder

- Tín hiệu ngõ vào: encoder (bộ mã hóa vòng quay), sensor proximity (cảm biến từ)

- Ngõ ra:

• Ngõ ra RS485 kết nối máy tính (tùy chọn option khi đặt hàng)
• Ngõ ra relay cảnh báo tốc độ cao, tốc độ thấp (tùy chọn option khi đặt hàng)

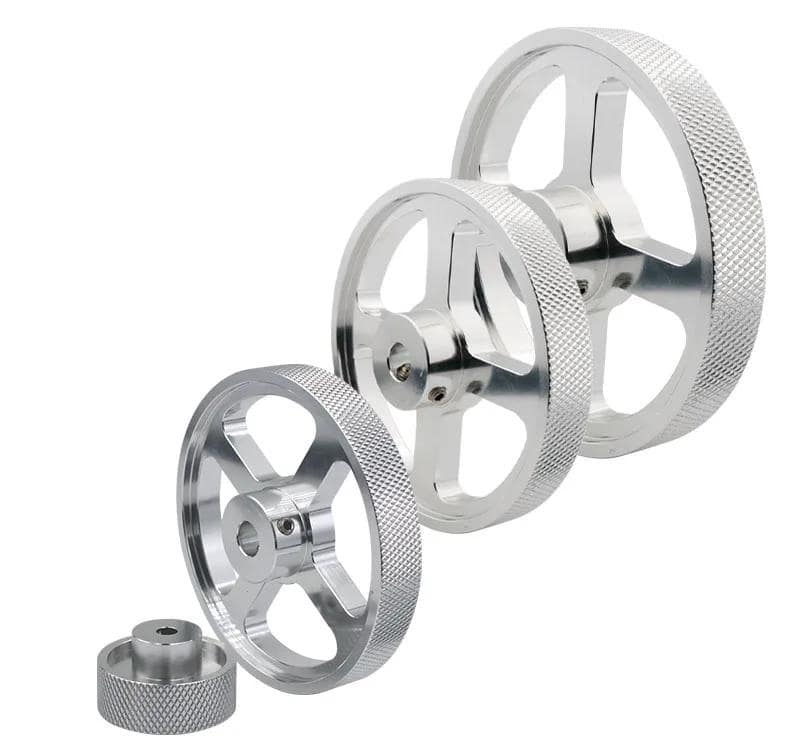

- Bánh xe Encoder kim loại có độ chính xác cao với bề mặt nhám có rãnh để tăng độ bền và độ chính xác.

• Chất liệu nhôm nhẹ, giảm khối lượng khi quay, cho phép vận hành tốc độ cao (lên đến hơn 10.000 vòng/phút) với tổn thất năng lượng tối thiểu.
• Trục kim loại ở giữa dùng gắn với động cơ DC hoặc motor encoder, truyền chuyển động quay.
• Lỗ khóa vít (chốt) ở giữa dùng để cố định bánh xe vào trục motor encoder.
• Bánh xe Encoder kim loại có nhiều chu vi, đường kính, lỗ trục và kiểu đường rãnh hoặc mặt nhám khác nhau để khách hàng lựa chọn

• Chống ăn mòn, lý tưởng cho thiết bị tốc độ cao hoặc thủ công.
• Khả năng chịu nhiệt: Hoạt động trong phạm vi từ -40°C đến +80°C.
• Hiệu suất đáng tin cậy và ổn định: Được chế tạo bằng vật liệu bền bỉ và các linh kiện bên trong chắc chắn, bánh xe encoder kim loại mang lại hiệu suất ổn định trong thời gian dài.
• Quán tính thấp và tốc độ cao: (lên đến 3000 vòng/phút) cho phép quay nhanh, nhạy trong các hệ thống tự động hóa.

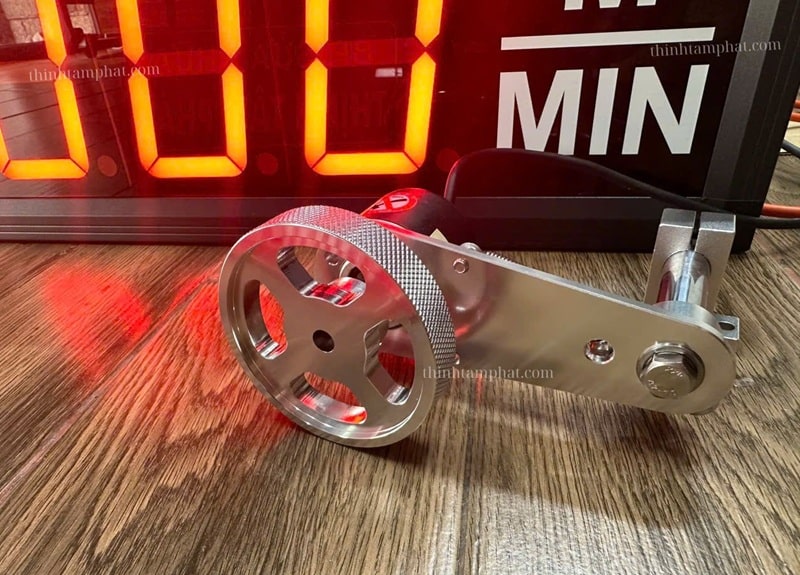

- Giá đỡ encoder

• Giá đỡ encoder có chức năng cố định encoder và bánh xe lên vị trí cần thiết, đảm bảo độ ép và tiếp xúc ổn định.
• Cố định encoder bằng giá đỡ: Encoder được gắn vào giá đỡ bằng vít hoặc bulông.

• Đồ gá có cơ cấu linh hoạt (có lò xo hoặc bản lề xoay) giúp:
• Giữ bánh xe encoder tiếp xúc đều và ổn định với bề mặt di chuyển.
• Chống rung, chống trượt, duy trì áp lực tiếp xúc phù hợp.
• Có nhiều loại nhiều kiểu đồ gá encoder, tùy vào nhu cầu sử dụng và lắp đặt bánh xe encoder mà lựa chọn kiểu đồ gá phù hợp

Ngoài bộ đếm đo chiều dài bằng Encoder bánh xe kim loại như đã giới thiệu ở trên, người dùng có thể lựa chọn các loại bánh xe Encoder khác sao cho phù hợp với nhu cầu sử dụng của mình, ví dụ như bánh xe Encoder silicon, bánh xe Encoder cao su... với đa dạng kích thước, chu vi để lựa chọn.



Đồng thời, TTPScada còn cung cấp nhiều bảng led hiển thị số đo chiều dài, đo tốc độ, dòng điện, áp suất, hoặc bảng led hiển thị đường kính và các loại số liệu khác, có thể tích hợp nhiều tính năng vào cùng một bảng điện tử.

Tất cả các sản phẩm bảng Led do TTPScada đều có chức năng chống nhiễu tốt, sử dụng linh kiện chất lượng cao để hoạt động bền bỉ và ổn định lâu dài.
