Cảm biến nhiệt độ hồng ngoại TTPSS-NT -40–600°C

Cảm biến nhiệt độ hồng ngoại TTPSS-NT -40–600°C là phiên bản cảm biến hồng ngoại có ngưỡng đo thấp nhất trong nhóm 19 dải nhiệt của TTPSS-NT series. Thiết bị đo nhiệt độ theo phương pháp không tiếp xúc, phù hợp khi cần theo dõi bề mặt hoặc vị trí khó bố trí đầu dò tiếp xúc trong khoảng nhiệt từ -40°C đến 600°C.

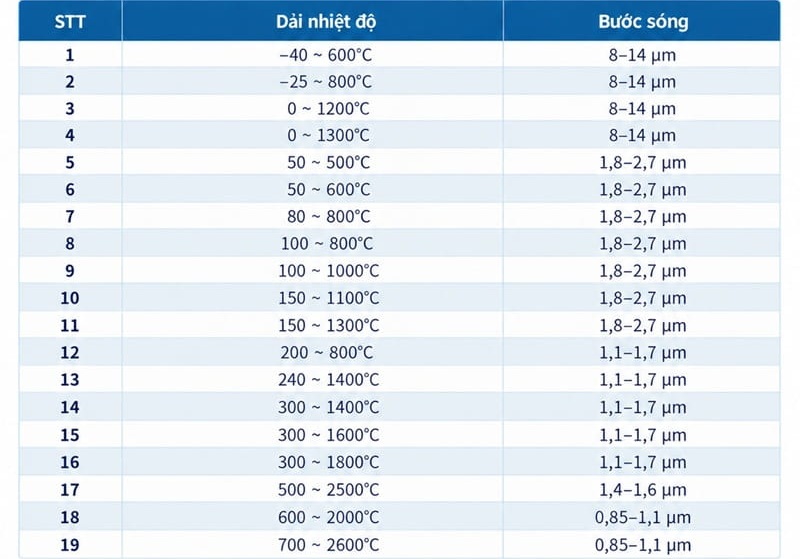

Bảng model các cảm biến nhiệt độ hồng ngoại không tiếp xúc TTPSS-NT

Điểm cần phân biệt của phiên bản này không chỉ nằm ở Tmin -40°C. Sản phẩm sử dụng bước sóng 8-14 µm, tỷ lệ khoảng cách 70:1 và có nhiều lựa chọn quang học gồm ống kính tiêu chuẩn SF hoặc thấu kính hội tụ gần CF1/CF2. Cấu hình này phù hợp với nhu cầu đo từ nhiệt độ âm đến mức trung bình-cao, trong khi các phiên bản khác của TTPSS-NT mở rộng Tmax lên 800°C, 1200°C hoặc cao hơn.

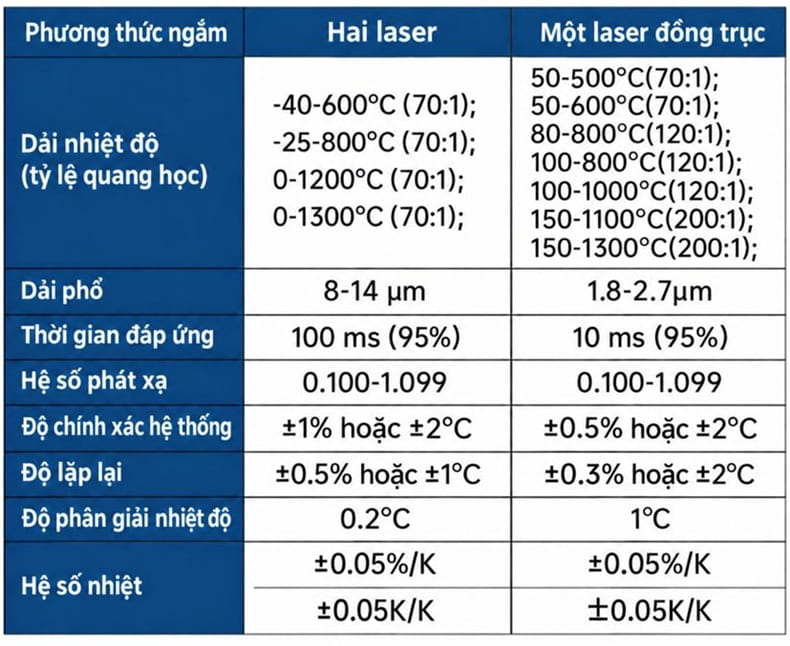

Thông số kỹ thuật cảm biến nhiệt độ hồng ngoại TTPSS-NT -40–600°C

- Model sử dụng: TTPSS-NT

- Dải nhiệt độ: -40°C ~ 600°C

- Bước sóng: 8-14 µm

- Ngõ ra: 4-20 mA; hoặc 4-20 mA + RS485 (Modbus RTU)

- Ống kính: Ống kính tiêu chuẩn SF; tùy chọn thấu kính hội tụ gần CF1 hoặc CF2

- Nguồn cấp: 8-36 VDC

- Dòng tối đa: 180 mA

- Tỷ lệ khoảng cách: 70:1

- Thời gian đáp ứng: 100 ms @ 95%

- Độ chính xác hệ thống: ±1% hoặc ±2°C

- Độ lặp lại: ±0,5% hoặc ±1°C

- Độ phân giải: 0,2°C

- RS485: Modbus RTU

- Điện trở vòng: 500 Ω @ 24 VDC

- Vật liệu thân: Inox

- Cấp bảo vệ: IP65

- Nhiệt độ môi trường làm việc: 0°C -60°C

- Nhiệt độ lưu trữ: -20°C -85°C

- Độ ẩm môi trường: 10-95% RH, không ngưng tụ

- Khối lượng: 390 g



Vì sao chọn dải -40°C – 600°C thay vì một dải rộng hơn?

Nếu nhiệt độ thực tế của đối tượng có thể xuống dưới 0°C nhưng không vượt quá 600°C, dải -40-600°C giúp xác định rõ vùng làm việc cần thiết mà không phải chọn một phiên bản có ngưỡng trên quá cao. Đây là điểm khác với TTPSS-NT -25-800°C: model -25-800°C mở rộng Tmax thêm 200°C nhưng không đo xuống sâu bằng model -40-600°C.

Khi lựa chọn, cần tách rõ dải đo của vật thể và nhiệt độ môi trường đặt thân cảm biến. TTPSS-NT có dải đo vật thể -40-600°C, trong khi nhiệt độ môi trường làm việc của thân cảm biến được nêu là 0-60°C.

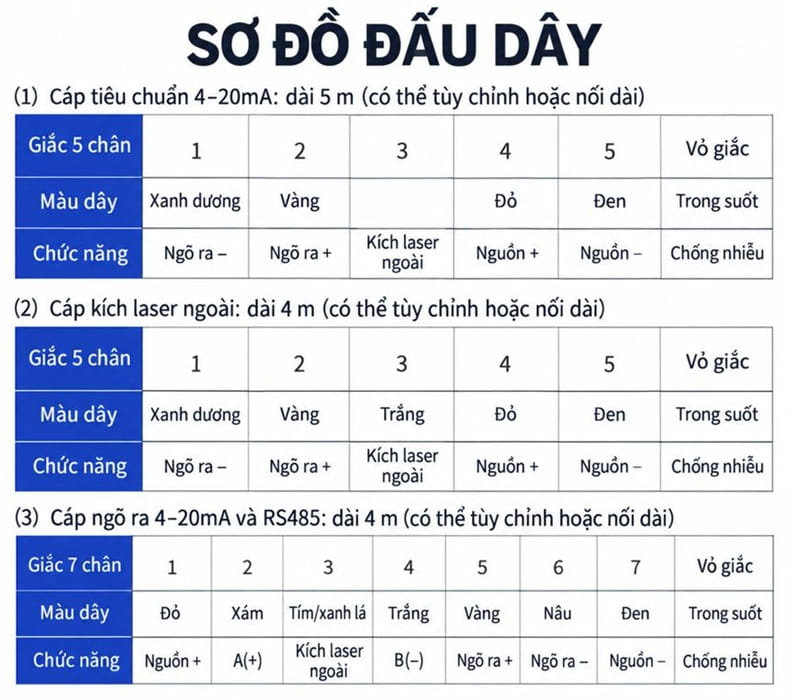

Các phiên bản ngõ ra và kết nối

- Phiên bản 4-20 mA: phù hợp khi hệ thống thu nhận tín hiệu analog 4-20 mA.

- Phiên bản 4-20 mA + RS485: vừa có tín hiệu analog, vừa hỗ trợ truyền thông RS485/Modbus RTU.

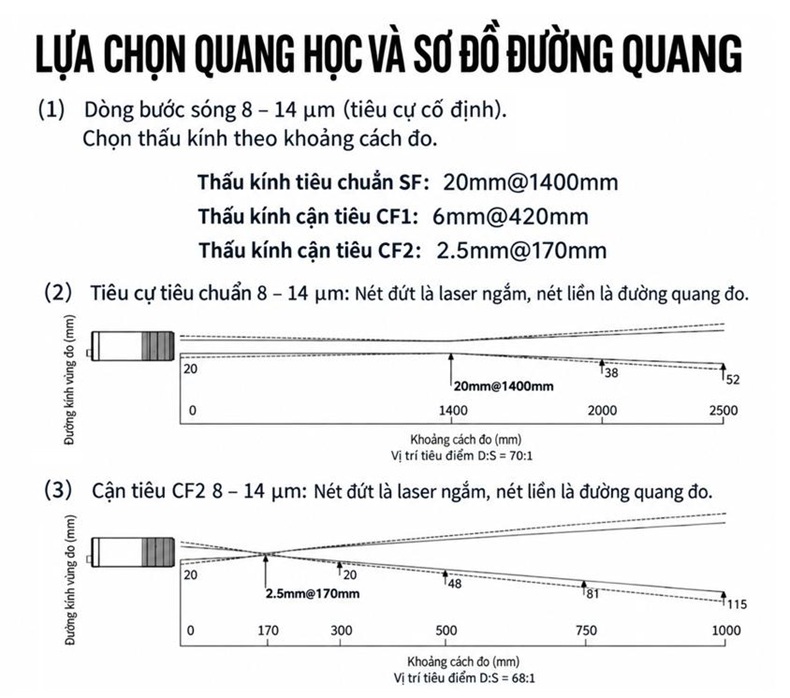

- Tùy chọn quang học: ống kính tiêu chuẩn SF hoặc thấu kính hội tụ gần CF1/CF2. Khi đặt hàng, cần xác nhận đúng loại ống kính theo khoảng cách và kích thước vùng đo.

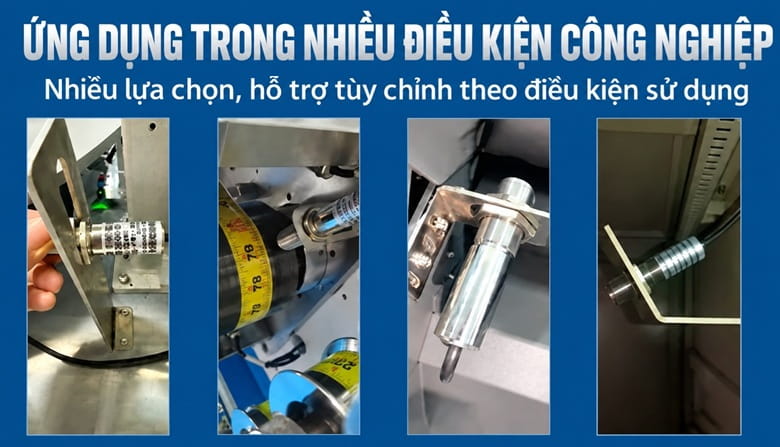

Ứng dụng và trường hợp nên lựa chọn dải đo -40~600°C

- Theo dõi các bề mặt hoặc chi tiết có nhiệt độ biến thiên từ dưới 0°C đến vài trăm độ C.

- Đo nhiệt độ không tiếp xúc tại vị trí khó tiếp cận bằng cảm biến tiếp xúc.

- Có thể xem xét cho lò, khuôn, kim loại hoặc các công đoạn gia nhiệt khi nhiệt độ thực tế nằm trong dải -40-600°C.

- Các hệ thống cần đưa tín hiệu 4-20 mA về bộ điều khiển hoặc cần đồng thời 4-20 mA và RS485/Modbus RTU.

Lưu ý lựa chọn: Ngoài dải nhiệt, cần đối chiếu vật liệu/bề mặt, khoảng cách đo, kích thước mục tiêu, thời gian đáp ứng, loại ngõ ra và nhiệt độ môi trường đặt cảm biến. Với bề mặt sáng bóng, cần đặc biệt lưu ý hệ số phát xạ, trạng thái bề mặt, góc đo và ảnh hưởng từ nguồn nhiệt xung quanh.



Câu hỏi thường gặp

TTPSS-NT -40-600°C có RS485 không?

Có phiên bản 4-20 mA + RS485; giao thức RS485 sử dụng Modbus RTU theo thông số dòng TTPSS-NT.

Model này có những lựa chọn ống kính nào?

Theo thông tin phiên bản, dải -40°C -600°C có ống kính tiêu chuẩn SF và các tùy chọn thấu kính hội tụ gần CF1 hoặc CF2.

Khi nào nên chuyển sang bản -25°C -800°C?

Khi nhiệt độ thấp nhất không cần xuống đến -40°C nhưng quá trình có thể vượt 600°C và cần mở rộng ngưỡng trên đến 800°C.



Tóm tắt lựa chọn

Cảm biến nhiệt độ hồng ngoại TTPSS-NT -40°C –600°C là lựa chọn dành cho nhu cầu đo nhiệt độ không tiếp xúc trong đúng khoảng -40°C -600°C. Sản phẩm sử dụng bước sóng 8-14 µm, tỷ lệ khoảng cách 70:1 và có lựa chọn ngõ ra 4-20 mA; hoặc 4-20 mA + RS485 (Modbus RTU).

Khi đặt hàng, nên xác nhận dải nhiệt, ngõ ra và cấu hình ống kính phù hợp với vị trí lắp đặt.
