BỘ HIỂN THỊ ANALOG 4-20mA, 0-10VDC VỚI BẢNG LED HIỂN THỊ

Bộ hiển thị Analog 4-20mA / 0-10VDC được sử dụng để đo tín hiệu analog 0 - 10V hoặc tín hiệu analog 4 - 20mA, màn hình không hiển thị điện áp tương ứng với giá trị hiện tại, thay vào đó người dùng sẽ thiết lập giới hạn trên và giới hạn dưới, khi đó màn hình sẽ hiển thị kết quả là giá trị hiện tại đo được tuyến tính đối với hai giá trị được cài sẵn này.

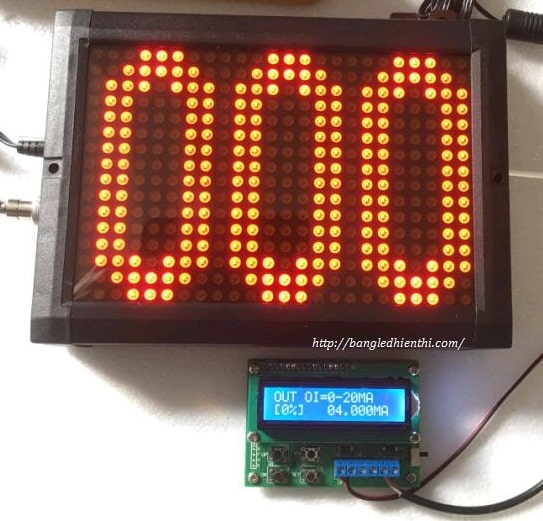

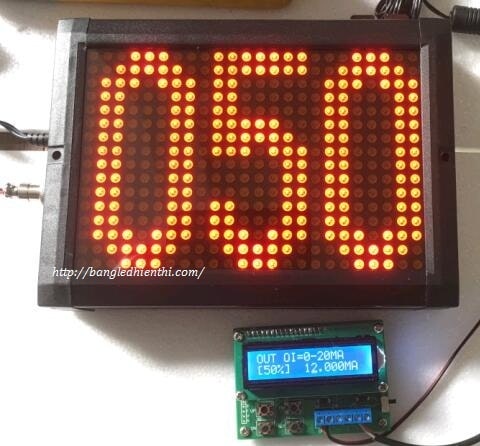

Ví dụ: Ở mức thiết lập tối thiểu 4mA - bảng led hiển thị 000, mức thiết lập tối đa 20mA - bảng led hiển thị 500, và khi đầu vào là 12mA thì bảng led sẽ hiển thị tương ứng là 250. (Ở đây 4mA hiển thị 000 là giới hạn dưới mà chúng tôi quy định, ngược lại 20mA hiển thị 500 cũng là giới hạn trên mà chúng tôi cho là phạm vi cao nhất)

Lưu ý, người dùng cần phải xác định rằng tín hiệu đầu vào hiện tại là tín hiệu 4-20mA, hoặc một phạm vi khác để xác định nữa là tín hiệu điện áp 0-10V.

Với bộ hiển thị Analog 4-20mA / 0-10VDC, người dùng hoàn toàn có thể thiết lập một phạm vi riêng cho mình, từ 000 đến 999, tùy vào ứng dụng của mình. Tuy nhiên bảng led hiển thị không có chức năng hiển thị số thập phân, với các ứng dụng cần hiển thị số thập phân, vui lòng liên hệ với chúng tôi để đặt sản phẩm riêng.



v Thông số kỹ thuật chung của bộ hiển thị Analog 4-20mA, 0-10VDC với bảng led hiển thị:

- Kích thước bảng led hiển thị analog:

+ Bảng led hiển thị analog có kích thước bên ngoài khoảng 220 * 160 * 60 mm

+ Kích thước phần led hiển thị 180 * 120 mm

(Khách hàng có thể đặt hàng theo kích thước mong muốn)

– Hiển thị bằng led ma trận hoặc led 7 đoạn

– Bộ hiển thị tín hiệu analog hiển thị 3 số nguyên (hoặc số thập phân, hoặc hiển thị thêm chữ cái theo yêu cầu của khách hàng)

– Ngõ vào Analog 0-10 VDC

– Nguồn điện: input 220VAC, output 12VDC

– Cài đặt và chỉnh thống số bằng remote

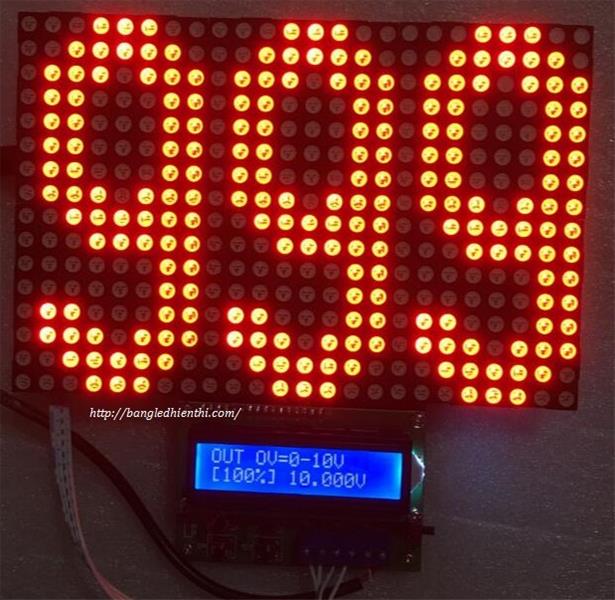

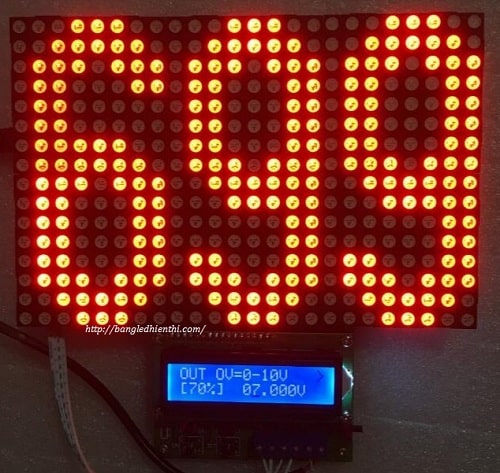

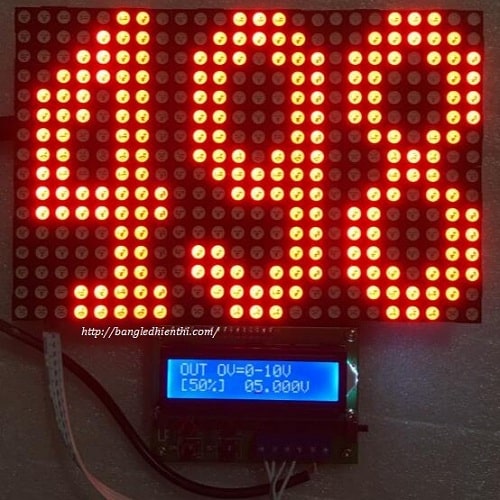

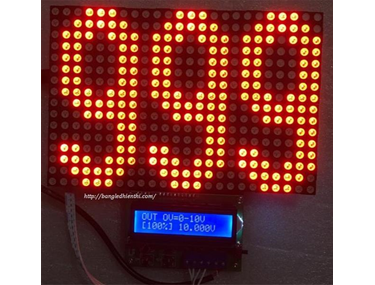

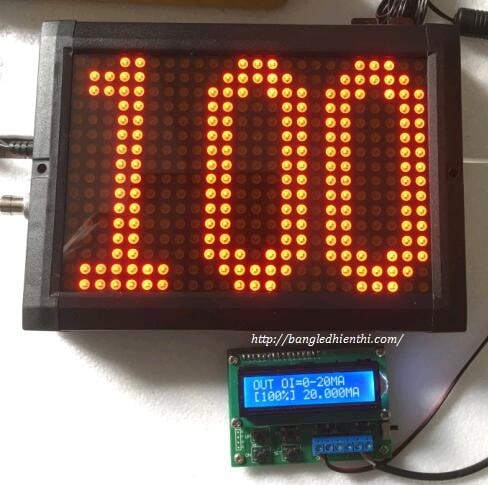

 Ví dụ của khoảng 0-100

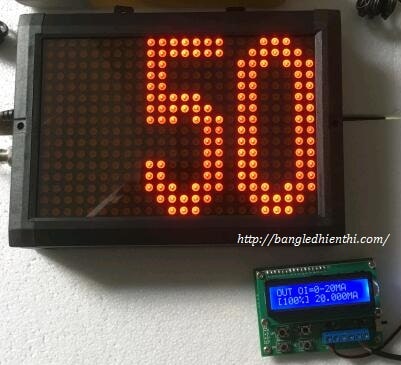

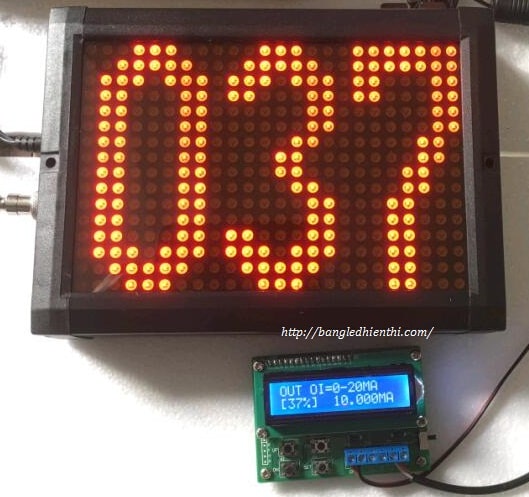

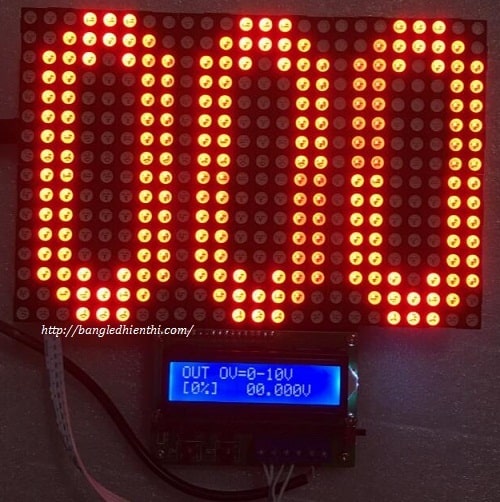

Ví dụ phạm vi 0-20 khoảng 4 - 20mA

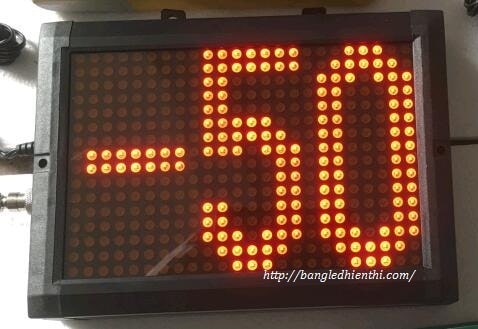

 Ví dụ cho khoảng -50 ~ 50





Ngoài bộ hiển thị analog 4-20mA / 0-10VDC chuyên dùng để giám sát sản xuất, chúng tôi còn cung cấp các sản phẩm khác như: bộ giám sát nhiệt độ, bảng led hiển thị độ ẩm, đồng hồ đo nhiệt độ độ ẩm điện tử, bộ đếm sản phẩm, bảng năng suất điện tử, hệ thống giám sát nhiệt độ độ ẩm, giám sát cảnh báo nhiệt độ kho lạnh, theo dõi nhiệt độ phòng server, giám sát cảnh báo nhiệt độ tủ thuốc, kho dược, tủ vacxin,…



Mọi yêu cầu thiết kế, lắp đặt bộ hiển thị analog 4-20mA, 0-10VDC với bảng led hiển thị xin liên hệ:
