Thiết bị cảnh báo sự cố chuyền may

Trong dây chuyền sản xuất may mặc, một sự cố nhỏ tại công đoạn có thể làm gián đoạn nhịp chuyền nếu thông tin không được chuyển nhanh đến đúng người xử lý. Thiết bị cảnh báo sự cố chuyền may giúp công nhân chủ động phát tín hiệu ngay tại vị trí làm việc, ví dụ sự cố khi thiếu nguyên phụ liệu, máy móc bất thường, phát sinh vấn đề chất lượng hoặc cần gọi người phụ trách.



Dòng sản phẩm được tổng hợp có khoảng 40 lựa chọn tiêu chuẩn, từ hộp nút gọi đơn giản đến đèn cảnh báo, Gateway và bảng Andon. Nhờ nhiều cấu hình kết nối, hệ thống có thể triển khai cho một vị trí, một chuyền hoặc mở rộng cho nhiều chuyền trong cùng nhà xưởng.



Thiết bị cảnh báo sự cố chuyền may dùng để làm gì?

Mục đích chính của hệ thống là rút ngắn thời gian từ lúc công nhân phát hiện vấn đề đến lúc bộ phận liên quan nhận được thông tin. Thay vì rời vị trí để tìm tổ trưởng, bảo trì, QC hoặc người cấp vật liệu, công nhân có thể nhấn nút tương ứng ngay tại công đoạn.

- Thiếu vải, chỉ, phụ liệu hoặc vật tư phục vụ sản xuất

- Máy may hoặc thiết bị tại công đoạn phát sinh bất thường

- Phát hiện lỗi chất lượng cần QC hoặc người phụ trách kiểm tra

- Cần gọi tổ trưởng, trưởng chuyền, kỹ thuật hoặc bảo trì

- Cần hủy hoặc kết thúc yêu cầu sau khi đã xử lý

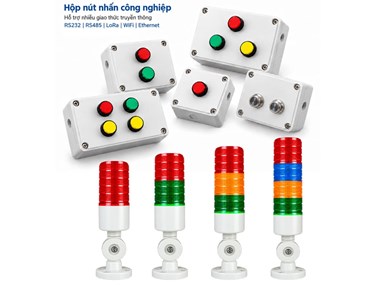

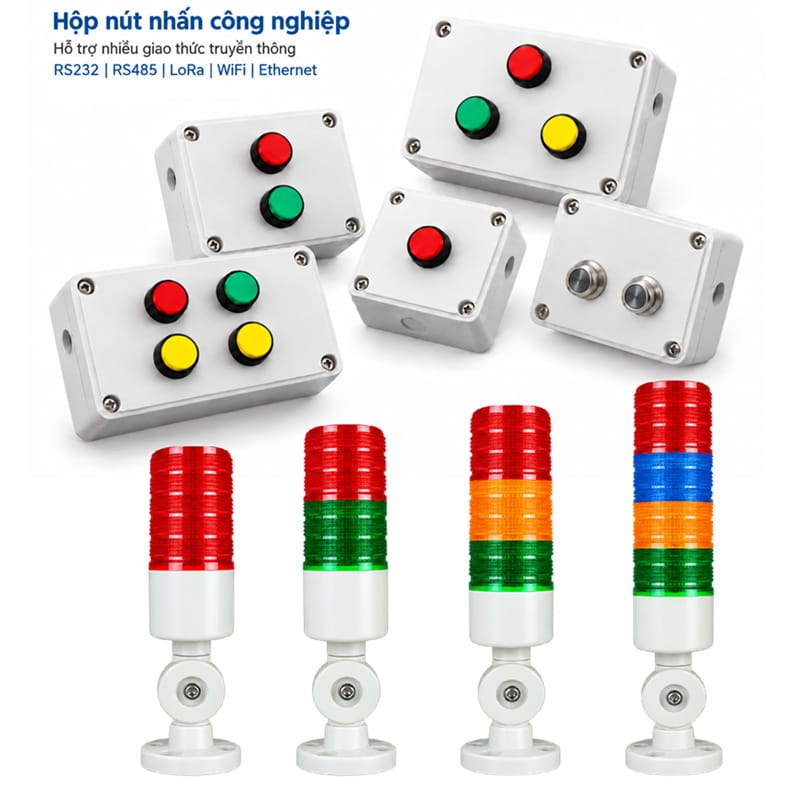

Nhiều lựa chọn thiết bị cho từng vị trí trên chuyền

Chúng tôi cung cấp nhiều loại thiết bị cảnh báo chuyền may với hơn 50 mẫu thiết bị, đa dạng thông số kỹ thuật để khách hàng lựa chọn

- Đèn tháp tín hiệu không dây LoRa: Gồm các loại đèn 1 màu, đèn 2 màu, đèn 3 màu và đèn 4 màu

- Hộp nút gọi - Giao tiếp RS232/RS485: Gồm các loại 1, 2, 3, 4, 5 và 6 nút

- Hộp nút gọi - Giao tiếp Ethernet: Gồm các loại từ 1 đến 6 nút

- Hộp nút gọi - Wi-Fi 2.4 GHz: Gồm các loại từ 1 đến 6 nút

- Hộp nút gọi - Wi-Fi 5G: Gồm các loại từ 1 đến 6 nút

- Hộp nút gọi - LoRa: Gồm các loại từ 1 đến 6 nút

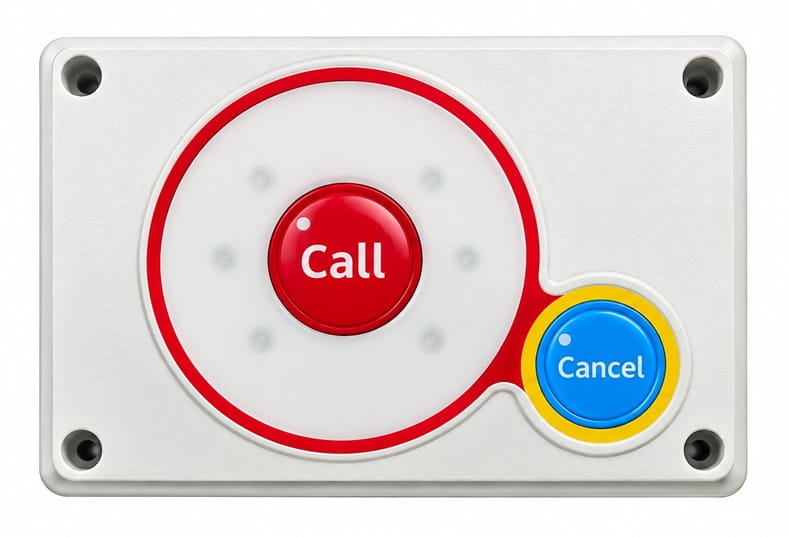

- Hộp nút bấm tùy chỉnh

Từng thiết bị sẽ phù hợp với nhu cầu sử dụng riêng, ví dụ được chọn theo số vị trí, cách truyền tín hiệu, phương thức hiển thị mong muốn.

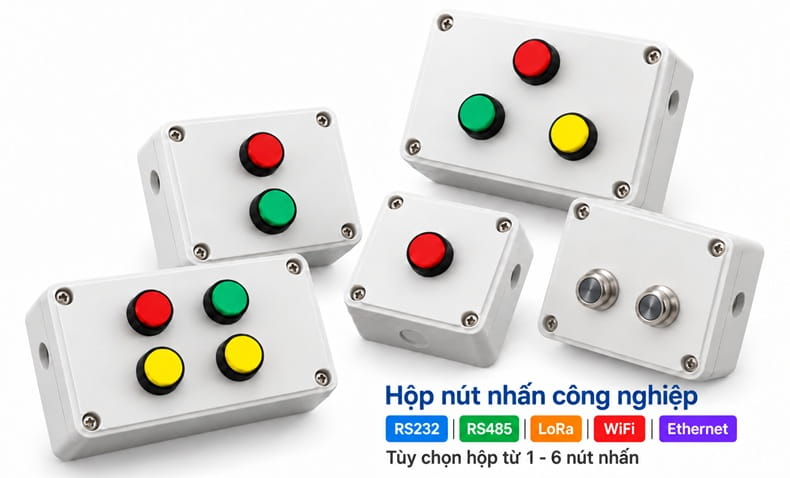

Hộp nút nhấn bấm gọi - điểm phát cảnh báo ngay tại công đoạn

Hộp nút nhấn là thiết bị trực tiếp để công nhân gửi yêu cầu. Dòng sản phẩm có nhiều loại từ 1 đến 6 nút, thuận tiện cho nhà máy chọn số chức năng phù hợp với từng công đoạn.

Các nút nhấn tương ứng với các chức năng như thiếu vật liệu, thiết bị bất thường, bất thường chất lượng, gọi quản lý và hủy...

Tùy quy mô chuyền may, tùy theo quy trình nội bộ và mục đích sử dụng để chọn số lượng nút nhấn phù hợp.

Ví dụ một chuyền chỉ cần ba trạng thái có thể dùng hộp 3 nút; vị trí cần phân loại nhiều nguyên nhân có thể dùng hộp 4, 5 hoặc 6 nút.

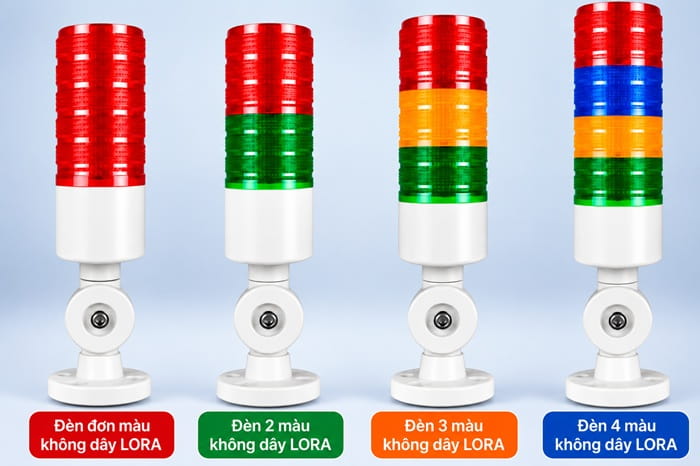

Đèn tháp cảnh báo giúp nhận biết trạng thái từ xa

Đèn cảnh báo nhiều màu giúp tổ trưởng hoặc người phụ trách nhìn nhanh khu vực đang có yêu cầu.

Có các phiên bản từ 1 đến 4 màu. Mỗi màu có thể được quy định cho một trạng thái theo quy ước của nhà máy, chẳng hạn sự cố máy, thiếu vật liệu, gọi QC hoặc trạng thái đang xử lý.

Lưu ý, quy ước màu và khả năng điều khiển từng tầng đèn cần được xác nhận theo đúng model đặt mua



Cơ chế truyền hai chiều của phiên bản LoRa

Hệ thống sử dụng truyền thông hai chiều. Khi người vận hành nhấn nút, thiết bị gửi dữ liệu về hệ thống và chờ phản hồi xác nhận. Nếu chưa nhận được phản hồi, thiết bị có cơ chế gửi lại; khi nhiều lần vẫn không có phản hồi, đèn chỉ thị trên hộp có thể nhấp nháy để báo trạng thái truyền chưa được xác nhận.

Cơ chế này phù hợp với ứng dụng cảnh báo tại dây chuyền vì công nhân cần biết yêu cầu đã thực sự được hệ thống tiếp nhận hay chưa, thay vì chỉ phát tín hiệu một chiều.



Thông số kỹ thuật đáng chú ý của mẫu hộp nút nhấn LoRa

* Nguồn: 2 pin AA, DC 3 V

* Dòng phát RF (điển hình): 115 mA @ 3,3 V

* Dòng thu tối đa: 10 mA @ 3,3 V

* Dòng nghỉ trung bình: 2,8 µA @ 3,3 V

* Tần số làm việc: 398–510 MHz

* Điều chế: GFSK

* Khoảng cách kênh: 500 kHz

* Số kênh: 8 kênh

* Độ nhạy thu: -140 dBm @ 0,268 Kbps

* Công suất phát: Tối đa 21,5 dBm

* Khoảng cách truyền: Khoảng 6.000 m ngoài trời, khu vực trống, không nhiễu

* Kiểu truyền thông: Hai chiều

* Anten: Anten LoRa ngoài

* Cổng ngoài: microUSB - nạp chương trình và truyền thông serial

* Baud rate: 115200

* Nhiệt độ làm việc: -40 đến 85 °C

* Độ ẩm làm việc: 5–95%, không ngưng tụ

* Vật liệu: Nhựa kỹ thuật ABS

* Kích thước: 110 x 85 x 30 mm

* Lắp đặt: Miếng dán Velcro hoặc bắt vít

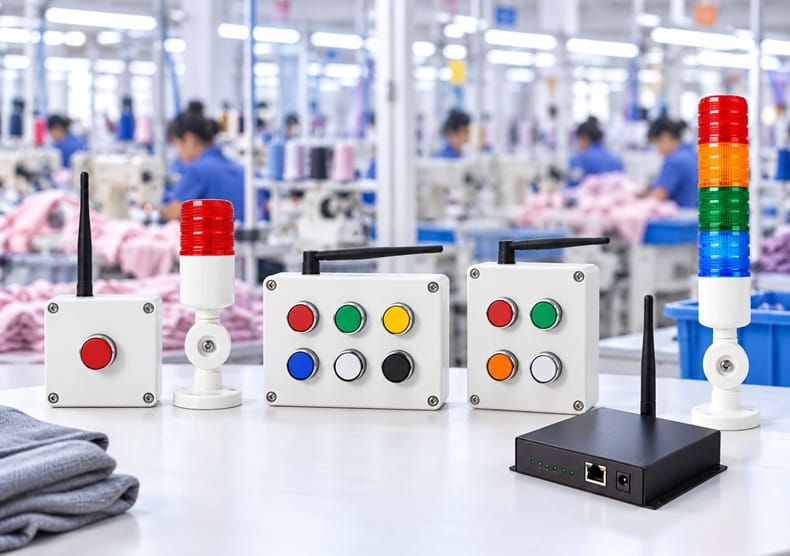

Mô hình triển khai cho một hoặc nhiều chuyền may

Một chuyền có thể bố trí nhiều hộp nút tại các công đoạn nhưng chỉ cần một đèn tháp chính để báo trạng thái chung, tùy cách thiết kế. Khi mở rộng nhiều chuyền, mỗi chuyền có thể có đèn riêng, trong khi dữ liệu từ các nút được tập trung về Gateway và hệ thống quản lý.

- Tại công đoạn: hộp nhấn bấm gọi 1-6 nút

- Tại đầu chuyền hoặc vị trí dễ quan sát: đèn cảnh báo nhiều màu

- Tại trung tâm: Gateway nhận/chuyển tiếp dữ liệu

- Tại khu vực quản lý: bảng Andon, TV hoặc màn hình máy tính

Số Gateway cần dùng không nên xác định chỉ theo số chuyền. Cần kiểm tra số node tối đa, vùng phủ, số thiết bị phát đồng thời và cấu hình thực tế của Gateway.



Nên chọn kết nối nào?

LoRa

Phù hợp khi cần nhiều vị trí gọi không dây, muốn giảm dây tín hiệu hoặc cần khoảng phủ rộng trong nhà xưởng. Có thể kết hợp với hộp chạy pin.

Wi-Fi

Phù hợp khi nhà máy đã có hạ tầng Wi-Fi ổn định và vùng phủ tốt tại các vị trí sản xuất.

Ethernet

Phù hợp với các điểm cố định có thể kéo mạng, ưu tiên kết nối có dây. Giao thức cụ thể của từng model cần được xác nhận trước khi tích hợp.

RS232/RS485

Phù hợp khi cần kết nối với thiết bị công nghiệp, bộ điều khiển hoặc hệ thống serial hiện có.



Lợi ích khi triển khai cảnh báo trực quan tại chuyền may

- Giúp công nhân gửi yêu cầu ngay tại vị trí làm việc

- Giúp tổ trưởng nhận biết nhanh khu vực có sự cố

- Phân loại được nhiều nhóm yêu cầu bằng nút và màu đèn

- Có thể mở rộng từ một vị trí lên nhiều chuyền

- Có thể kết hợp Gateway, bảng Andon hoặc phần mềm khi cần quản lý tập trung



Lựa chọn thiết bị cảnh báo sự cố chuyền may phù hợp

Khi lựa chọn thiết bị, nên xác định trước số chuyền, số vị trí gọi, số loại sự cố cần phân biệt, khoảng cách truyền, nguồn cấp tại từng vị trí và phương thức hiển thị. Nếu cần tích hợp với phần mềm hoặc hệ thống quản lý hiện có, cần xác nhận thêm tài liệu giao thức của Gateway và từng model kết nối.
