Đồng hồ đo tốc độ M/Min và RPM cỡ lớn TTP-SPEED nhìn rõ tốc độ dây chuyền từ xa

Đồng hồ đo tốc độ M/Min và RPM cỡ lớn TTP-SPEED là bảng LED 3 số cỡ lớn, hiển thị tốc độ dây chuyền theo mét/phút hoặc vòng/phút (RPM). Mỗi chữ số cao 14 cm nên công nhân đứng xa vẫn đọc được tốc độ. Thiết bị đọc xung từ encoder hoặc cảm biến tiệm cận, cài đặt thông số qua WiFi, và có thể thay thế bộ đếm MP5W-4N mà không phải đổi phần cứng cảm biến.



TTP-SPEED là gì?

TTP-SPEED là đồng hồ hiển thị tốc độ dây chuyền dạng bảng treo. Bên trong là bộ đếm xung: nó nhận tín hiệu từ encoder hoặc cảm biến tiệm cận, tính ra tốc độ rồi hiển thị lên 3 chữ số LED đỏ cỡ lớn. Đơn vị m/min hoặc RPM được dán decal bên phải mặt bảng, đúng với chế độ đã cài.

Khác với đồng hồ tủ điện cỡ nhỏ chỉ đọc được khi đứng sát, TTP-SPEED được treo cao giữa xưởng. Người vận hành, tổ trưởng hay quản đốc đều nhìn thấy tốc độ máy mà không cần lại gần tủ điện.

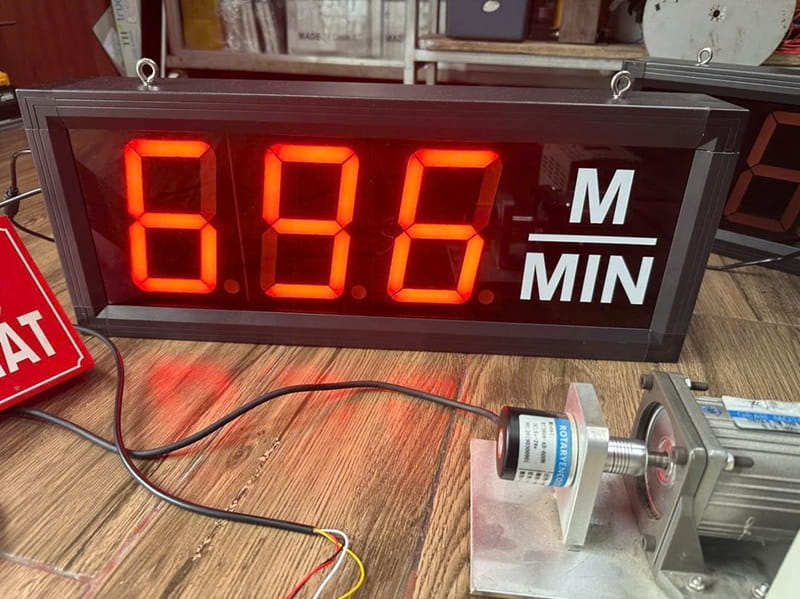

TTP-SPEED ở chế độ M/MIN, đọc xung từ encoder 600 xung/vòng gắn trên trục motor.

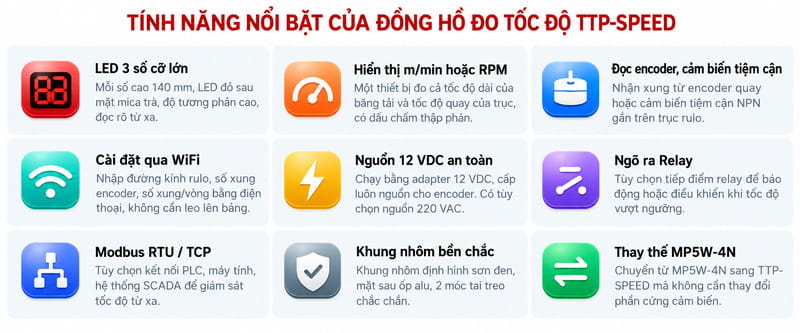

Tính năng nổi bật của đồng hồ đo tốc độ TTP-SPEED



Thông số kỹ thuật đồng hồ đo tốc độ M/Min và RPM cỡ lớn TTP-SPEED

Model: TTP-SPEED

Nguồn cấp: 12 VDC (tùy chọn 220 VAC)

Ngõ vào: Tín hiệu encoder, cảm biến tiệm cận

Số hiển thị: 3 số LED cỡ lớn

Kích thước 1 số: 10 × 14 cm

Đơn vị hiển thị: m/min, RPM

Cài đặt thông số: Qua WiFi: đường kính rulo, số xung encoder, số xung/1 vòng

Ngõ ra: Relay (tùy chọn)

Truyền thông: Modbus RTU, Modbus TCP (tùy chọn khi đặt hàng)

Vật liệu: Khung nhôm định hình màu đen, mặt trước mica trà, đơn vị dán decal, mặt sau ốp alu đen

Kích thước tổng: W505 × H200 × D75 mm (có cỡ lớn hơn theo yêu cầu)

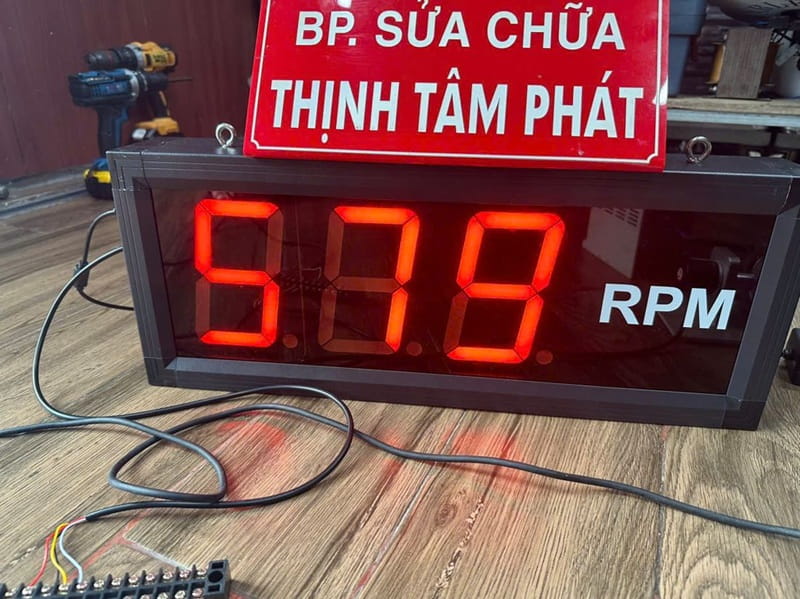

Chế độ RPM: hiển thị số vòng quay/phút.

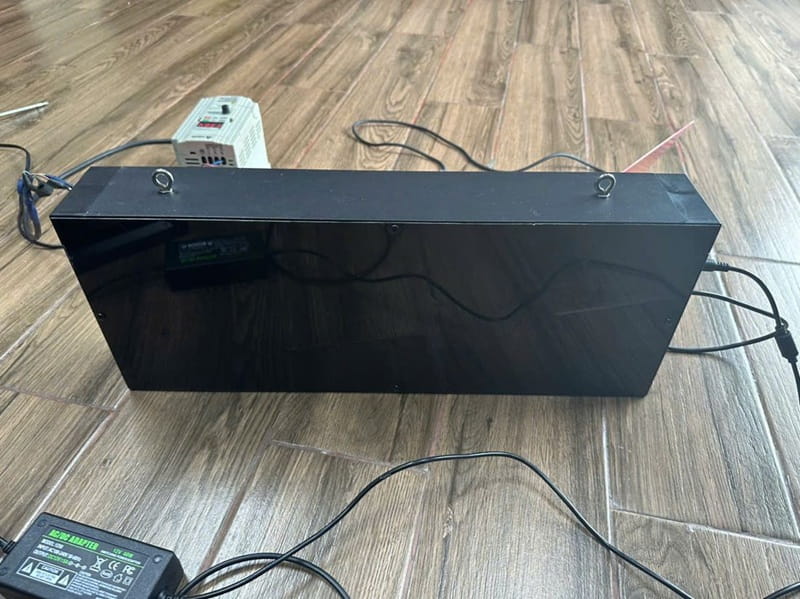

Mặt sau ốp alu đen, dùng adapter 12 VDC.



Ứng dụng của đồng hồ đo tốc độ M/Min và RPM cỡ lớn TTP-SPEED

Bất kỳ máy nào cần biết vật liệu đang chạy nhanh bao nhiêu mét mỗi phút, hoặc trục đang quay bao nhiêu vòng mỗi phút, đều dùng được TTP-SPEED

◆ Dây chuyền cán tôn, xả băng, cắt tấm

◆ Máy in, máy ghép, máy chia cuộn bao bì

◆ Máy dệt, máy nhuộm, máy căng kim

◆ Dây chuyền ép đùn ống nhựa, dây cáp điện

◆ Máy cuộn, máy quấn dây, máy kéo dây

◆ Băng tải sản xuất, đóng gói



Nguyên lý đo tốc độ bằng encoder

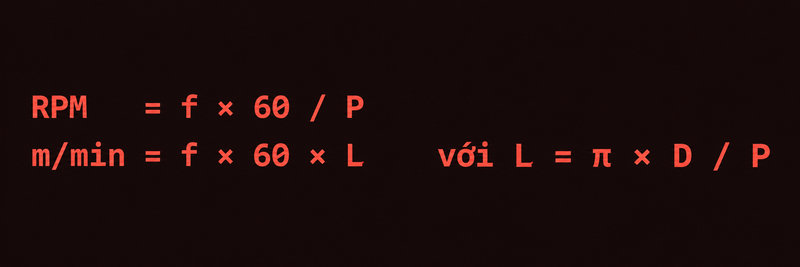

Encoder gắn đồng trục với rulo. Mỗi vòng quay, encoder phát ra số xung cố định (ví dụ 600 xung). Đồng hồ đo tần số xung f rồi nhân với hệ số α để ra giá trị hiển thị:

Trong đó P là số xung trên 1 vòng, D là đường kính rulo (m), L là quãng đường vật liệu đi được trong 1 xung. Ví dụ: rulo 100 mm, encoder 600 xung, trục quay 300 vòng/phút thì đồng hồ hiển thị khoảng 94.2 m/min. Bạn chỉ cần nhập D và P qua WiFi, đồng hồ tự tính phần còn lại.

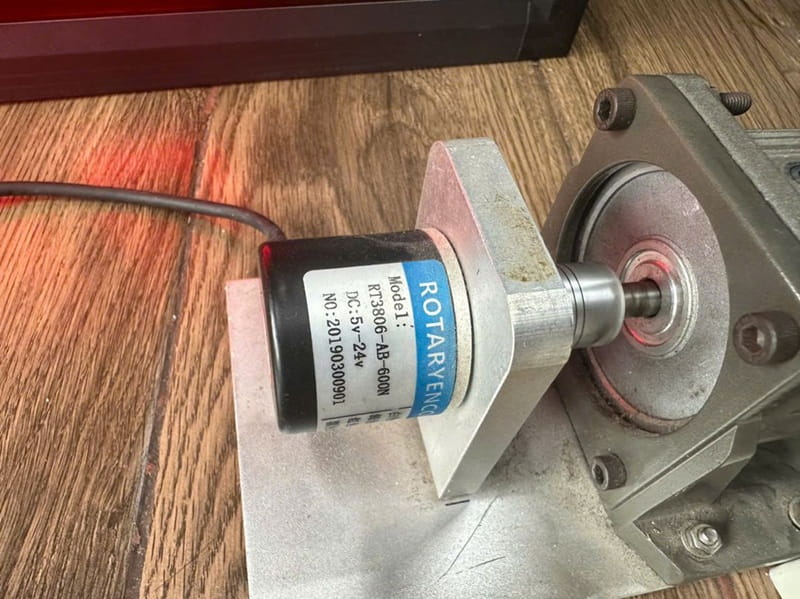

Encoder 600 xung/vòng, nguồn 5–24 VDC, nối trục qua khớp nối mềm.

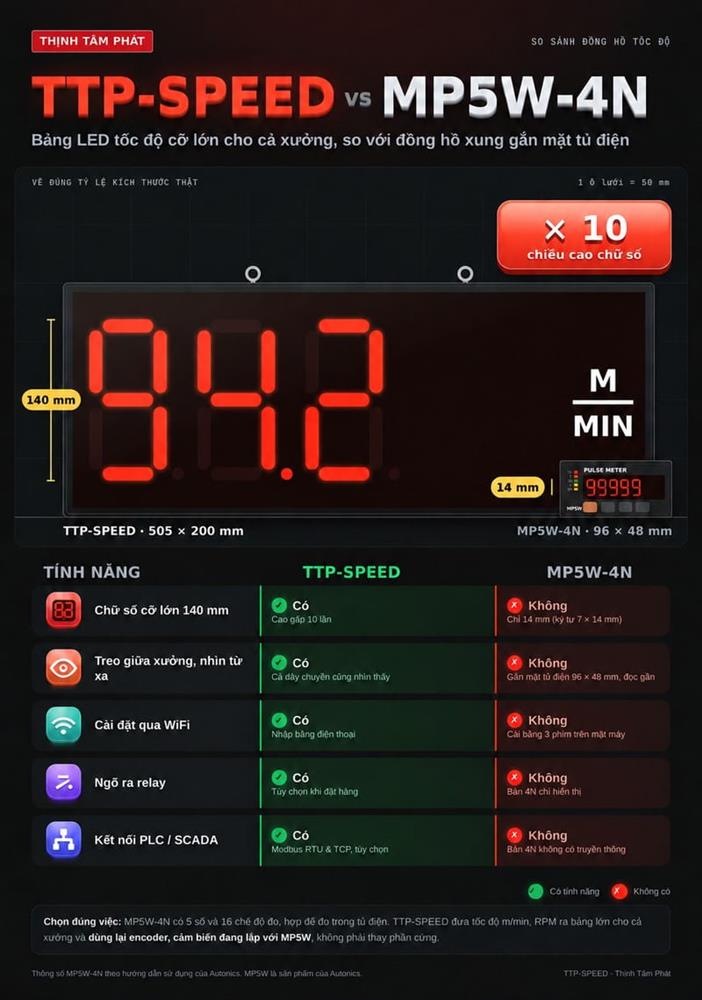

Thay thế bộ đếm MP5W-4N không cần đổi phần cứng

Nhiều nhà máy đang dùng bộ đếm tốc độ MP5W-4N gắn trong tủ điện. TTP-SPEED dùng cùng cách tính tần số × hệ số chia, nên có thể giữ nguyên encoder hoặc cảm biến đang có, chỉ cần đấu dây tín hiệu sang đồng hồ mới và nhập lại thông số. Kết quả là con số tốc độ được đưa ra bảng lớn cho cả xưởng cùng thấy.



Lắp đặt đồng hồ đo tốc độ trong 5 bước

1. Treo bảng bằng xích hoặc cáp qua 2 móc tai, ở vị trí dễ nhìn, tránh nắng chiếu thẳng.

2. Gá encoder lên pát, nối với trục rulo bằng khớp nối mềm, căn đồng tâm.

3. Đấu dây +V, 0V và pha A của encoder vào cáp tín hiệu của đồng hồ, đi dây tách xa dây biến tần.

4. Cấp nguồn 12 VDC bằng adapter đi kèm.

5. Cài thông số qua WiFi: đường kính rulo, số xung encoder, số xung/vòng, rồi chạy thử và so với tốc độ thực tế.



Câu hỏi thường gặp

Đồng hồ đo tốc độ m/min dùng được với cảm biến tiệm cận không?

Được. Gắn vấu kim loại trên trục và cài số xung/vòng bằng số vấu. Encoder cho độ phân giải cao hơn nên số ổn định hơn ở tốc độ thấp.

Một đồng hồ có hiển thị được cả m/min và RPM không?

Thiết bị cài được cả hai chế độ. Khi đổi chế độ, dán decal đơn vị tương ứng lên mặt bảng.

Cài đặt thông số có cần máy tính không?

Không. Bạn dùng điện thoại kết nối WiFi của đồng hồ để nhập đường kính rulo, số xung encoder và số xung/vòng.

Có kết nối được với PLC hoặc phần mềm giám sát không?

Có, khi chọn tùy chọn Modbus RTU hoặc Modbus TCP lúc đặt hàng.

Có kích thước lớn hơn W505 × H200 mm không?

Có. Thịnh Tâm Phát sản xuất các cỡ lớn hơn cho nhà xưởng rộng, chọn khi đặt hàng.
