Các loại bảng led truyền thông Modbus RTU RS485 và TCP IP
Các loại bảng led truyền thông Modbus RTU RS485 và TCP IP
- Model: Bảng led truyền thông công nghiệpthông
- Hãng sãn xuất: TTPScada
Chúng tôi chuyên cung cấp các loại bảng led truyền thông Modbus RTU RS485 và TCP IP, cùng nhiều bảng led điện tử khác và các phần mềm giám sát cho doanh nghiệp, nhà máy, nhà xưởng trên toàn quốc.
Trong các hệ thống giám sát, điều khiển và hiển thị dữ liệu công nghiệp, việc sử dụng các loại bảng led truyền thông Modbus RTU RS485 và Modbus TCP IP để truyền tải thông tin một cách trực quan, rõ ràng và chính xác là rất cần thiết. Đây là một giải pháp hiển thị mạnh mẽ, linh hoạt và đáng tin cậy, được thiết kế đặc biệt để tích hợp liền mạch vào các hệ thống điều khiển công nghiệp, giúp hiển thị số liệu một cách nhanh chóng và chính xác.
TTPScada xin giới thiệu các loại bảng led truyền thông Modbus RTU RS485 và TCP IP do chúng tôi sản xuất, các sản phẩm không chỉ đa dạng mẫu mã, tính năng, mà còn bền bỉ, chống nhiễu cực tốt nhưng giá cả vô cùng hợp lý, và phù hợp với môi trường công nghiệp khắc nghiệt.
Các loại bảng led truyền thông Modbus RTU RS485 và TCP IP được thiết kế và lắp đặt bằng led điện tử 7 đoạn và led matrix, với nhiều kích thước và màu sắc, đa dạng tính năng. Tất cả đều hỗ trợ hai giao thức truyền thông công nghiệp Modbus RTU RS485 hoặc Modbus TCP/IP (ngoài ra có thể chọn các giao thức truyền thông khác). Đây là giải pháp lý tưởng để hiển thị các thông số quan trọng như nhiệt độ, độ ẩm, áp suất, tốc độ, số lượng sản phẩm, thời gian chu kỳ, hoặc bất kỳ dữ liệu số nào từ PLC, DCS, SCADA hoặc các thiết bị đo lường khác.
1. Thông số kỹ thuật chung của các loại bảng led truyền thông Modbus RTU RS485 và TCP IP
Loại hiển thị: led 7 đoạn, với kích thước cực lớn, có thể dùng bảng matrix
Màu sắc led: đỏ, xanh lá, vàng, xanh dương, trắng (có thể tùy chọn theo yêu cầu).
Kích thước led hiển thị: Tùy chọn từ 1.8”, 2.3”, 3”, 5”, 8”... và lớn hơn nữa, tùy vào nhu cầu quan sát của người dùng.
Số lượng chữ số hiển thị: từ 1 chữ số trở lên, tùy theo nhu cầu hiển thị của người dùng.
Số thập phân: lập trình đáp ứng theo yêu cầu của người dùng.
Giao thức truyền thông:
Modbus RTU qua RS485: Phù hợp cho khoảng cách truyền xa (lên đến 1200 mét), kết nối đa điểm (lên đến 32 thiết bị trên một đường truyền), chống nhiễu tốt trong môi trường công nghiệp.
Modbus TCP/IP qua Ethernet: Phù hợp cho mạng lưới rộng, tốc độ cao, tích hợp vào hạ tầng mạng IT hiện có, dễ dàng truy cập từ xa.
Nguồn cấp: 12-24VDC hoặc 220VAC tùy chọn
Độ ẩm hoạt động: 0% đến 95% RH (không ngưng tụ).
Nhiệt độ hoạt động: -10°C đến +60°C (phù hợp môi trường công nghiệp).
Vỏ thiết bị: Nhôm định hình hoặc thép sơn tĩnh điện
Nội dung hiển thị: rất đa dạng, nhiệt độ độ ẩm, tốc độ, số vòng quay, năng suất sản xuất, khối lượng, đếm số lượng, đếm ngược, cảnh báo...
1. Đặc điểm nổi bật của các loại bảng led giao thức Modbus RTU RS485, Modbus TCP IP
Khả năng hiển thị rõ nét: Led 7 đoạn mang lại sự rõ ràng, dễ đọc, tầm nhìn xa, ngay cả trong điều kiện ánh sáng mạnh.
Giao tiếp công nghiệp tiêu chuẩn: Hỗ trợ Modbus RTU RS485 và Modbus TCP/IP giúp kết nối dễ dàng với PLC, HMI, SCADA, DCS...
Dễ dàng tích hợp: Có thể cấu hình địa chỉ thiết bị, tốc độ baud và định dạng dữ liệu thông qua phần mềm hoặc switch cơ học.
Đa dạng kích thước và màu sắc: Linh hoạt trong lựa chọn kích thước khung bảng, màu nền bảng led, để phù hợp với mọi không gian và yêu cầu hiển thị, từ bảng nhỏ trên máy đến bảng lớn cho toàn phân xưởng.
Độ bền cao: Sử dụng led và linh kiện chất lượng để tuổi thọ cao, áp dụng công nghệ tiên tiến để hệ điều hành chạy mượt, các thiết bị led của chúng tôi đều có khả năng hoạt động liên tục trong môi trường công nghiệp khắc nghiệt.
Chống nhiễu: Công nghệ chống nhiễu cực tốt, đặc biệt thích hợp với môi trường công nghiệp khắc nghiệt, các môi trường nhiễu từ, có nhiều thiết bị tần số cao...
1. Tính ứng dụng và môi trường ứng dụng của các loại bảng led truyền thông Modbus RTU RS485 và TCP IP:
Thiết bị có tính ứng dụng rất rộng rãi, phù hợp với nhiều ngành nghề và các công đoạn sản xuất hoặc khâu quản lý, bảo quản, giám sát... ví dụ như:
Giám sát thông số sản xuất:
+ Giám sát số lượng: hiển thị số lượng sản phẩm, đếm ngược, đếm xuôi, tính tỷ lệ hoàn thành hoặc thất bại, tính năng suất...
+ Giám sát sản xuất: tốc độ dây chuyền, tốc độ vòng quay, thời gian chu kỳ, đo thời gian thực, nhiệt độ lò nung, áp suất đường ống, mực nước, v.v. trong các nhà máy.
Giám sát môi trường: Hiển thị nhiệt độ, độ ẩm, nồng độ bụi/khí, tiếng ồn... từ các cảm biến.
Quản lý năng lượng: Hiển thị chỉ số điện năng tiêu thụ, điện áp, dòng điện trên các tủ điện công nghiệp.
Hệ thống xếp hàng, hiển thị số thứ tự.
Và rất nhiều ứng dụng khác.
1. Các loại bảng led truyền thông Modbus RTU RS485 và TCP IP
Bảng led ma trận giao thức truyền thông Modbus TCP/IP
- Sử dụng giao thức truyền thông Modbus TCP/IP
- Led ma trận P10
- Màu sắc hiện có: đỏ, xanh lá, vàng
- Sử dụng kết nối với các thiết bị công nghiệp như biến tần, PLC, máy tính...
Bảng led ma trận giao thức Modbus RTU TCP
- Led ma trận P2.5, P4, P10...
- Sử dụng giao thức Modbus RTU, giao thức Modbus TCP
- Bảng led phù hợp với rất nhiều ứng dụng, ví dụ như:
+ Kết nối với các thiết bị trong nhà máy, phù hợp với nhu cầu theo dõi, giám sát các số liệu quan trọng, ví dụ kết nối với biến tần, PLC, HMI, các loại counter, đồng hồ đo, cảm biến...
+ Bộ hiển thị đầu cân: hoạt động như một bảng hiển thị phụ cho các loại cân lớn, cân xe tải, cân hàng xuất kho,...
+ Bảng led giao thức Modbus RTU, giao thức Modbus TCP kết nối với máy tính và hiển thị tất cả các dữ liệu mà người dùng muốn
+ Hiển thị biển số xe, thích hợp dùng cho các bãi đỗ xe, cân kiểm, cảng,...
+ Hiển thị thông tin, thông báo, lời chào,… phù hợp lắp đặt tại các sảnh của doanh nghiệp
Bảng led ma trận giao tiếp Modbus RTU
- Sử dụng phương thức giao tiếp Modbus RTU
- Bảng led P4
- Kết nối máy tính và hiển thị những thông tin, thông số mà người dùng đã thiết lập trên máy tính
- Dùng nguồn điện 220V thông thường
- Kích thước nhỏ gọn, trọng lượng nhẹ
Bảng led P5 truyền thông Modbus TCP/IP kết nối qua mạng LAN
- Sử dụng truyền thông Modbus TCP/IP kết nối qua mạng LAN
- Có phần mềm hỗ trợ để cấu hình thay đổi nội dung hiển thị, kiểu chữ, kiểu số, kích thước, màu sắc, và các thiết lập khác
- Sử dụng led P5 full color outdoor chất lượng, với độ hiển thị màu sắc cao lên tới 16 triệu màu, chất lượng hiển thị sắc nét với mật độ điểm ảnh và độ phân giải cao
- Hiển thị 10 ký tự với chiều cao 13.5cm
- Bảng hiển thị 2 mặt đồng nhất
- Nguồn điện 24 VDC
Bảng led theo chuẩn Modbus TCP điều chỉnh bằng phần mềm
- Sử dụng giao thức Modbus TCP
- Led ma trận P10
- Kích thước 380x220mm
- Bảng led bảng led theo chuẩn Modbus TCP có chức năng:
+ Sử dụng giao thức Modbus TCP
+ Lấy dữ liệu từ các thiết bị cần hiển thị số liệu
+ Thu thập số liệu nhanh chóng
+ Hiển thị ngay lập tức một cách chính xác
Bảng led ma trận sử dụng giao tiếp Modbus RTU hoặc giao tiếp Modbus TCP
- Chức năng: bảng led kết nối PLC, Biến tần hoặc máy tính qua giao tiếp Modbus RTU hoặc giao tiếp Modbus
- Sử dụng led matrix P10
- Kích thước bảng led hiển thị: 1600 * 1120 * 110 (mm)
- Kích thước bảng led phủ bì: 1630 * 1150 * 110 (mm)
- Bảng led có chức năng:
+ Sử dụng mạng truyền thông Modbus RTU RS485 hoặc Modbus TCP
+ Lấy dữ liệu từ máy tính, biến tần plc, đồng hồ...
+ Hiển thị dữ liệu lên 2 mặt của bảng led
Bảng led 7 đoạn kết nối mạng truyền thông Profibus
- Mỗi bảng ứng dụng cho 1 dây chuyền sản xuất thép
- Tính năng: giám sát khối lượng, giám sát nhiệt độ, giám sát thời gian
- Kết nối PLC bằng giao thức profibus
- Bảng led kết nối PLC qua mạng truyền thông Profibus, có chức năng hiển thị các thông số:
+ Ladle Weight - Phạm vi từ 000.0 đến 999.9 tấn
+ Tundish Weight - Phạm vi từ 000.0 đến 999.9 tấn
+ Thời gian còn lại - min / giây
+ Nhiệt độ Tundish - Phạm vi -0000 đến 9999 độ.
- Sử dụng led 7 đoạn 3 inch
Bảng led 7 đoạn truyền thông Modbus RTU RS485
- Sử dụng led 7 đoạn 5 inch
- Kiểu hiển thị : 000 - 999
- Kích thước: W395xH200xD70mm.
- Chức năng: hiển thị số liệu, bộ đếm, đếm ngược, đếm xuôi...
- Ngõ vào: RS485 Modbus RTU.
- Nguồn cấp: Adapter 24VDC.

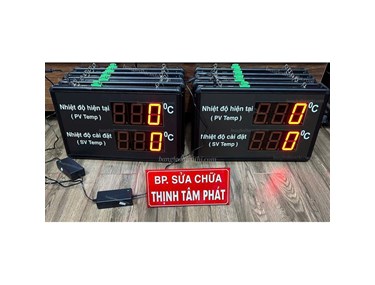

Bảng led kết nối Modbus RTU RS485
- Chức năng: hiển thị nhiệt độ hiện tại và nhiệt độ cài đặt
- Sử dụng mạng truyền thông Modbus RTU RS485
- Hiển thị trên led 7 đoạn 3 inch
- Hiển thị dưới dạng 00.0 với 1 số thập phân
- Nguồn cấp: adapter 12V DC
Bảng led truyền thông Modbus RTU RS485, TCP IP nói riêng và sử dụng truyền thông Profibus, Profinet, Ethernet... nói chung là một giải pháp hiển thị hiện đại, thông minh, bền bỉ và mang lại hiệu quả cao. Với khả năng tùy biến cao và giao thức chuẩn công nghiệp, các bảng led truyền thông Modbus RTU RS485, TCP IP sẽ giúp nâng cao khả năng giám sát, tối ưu hóa quy trình và cải thiện hiệu suất tổng thể của hệ thống tự động hóa.
Với nhiều năm kinh nghiệm trong ngành, TTPScada tự tin rằng với dòng sản phẩm này của chúng tôi, quý khách hàng sẽ có những thiết bị led truyền thông công nghiệp mạnh mẽ, bền bỉ, chống nhiễu và hiển thị chính xác ngay lập tức, nhưng chi phí rất thấp và nhận hàng nhanh chóng.
Quý khách có thể yêu cầu chúng tôi thiết kế, lập trình, sản xuất các loại bảngtruyền thông Modbus RTU RS485, TCP IP, Profibus, Profinet, Ethernet... hiển thị trên nền led ma trận hoặc led 7 đoạn, ứng dụng đa dạng cho nhiều mảng, nhiều ngành như:
Các khu công nghiệp, khu chế xuất, nhà máy sản xuất, xưởng công nghiệp
Nhà máy thực phẩm, dược phẩm
Kho hàng, trung tâm logistics
Trạm điện, nhà máy điện. Hệ thống tủ điện công nghiệp.
Trạm quan trắc môi trường, hệ thống xử lý nước, nước thải.
Bãi giữ xe, hệ thống quản lý tòa nhà
Phòng điều khiển trung tâm, phòng server, phòng máy chủ...
Hệ thống điều hòa không khí trung tâm (HVAC) trong các tòa nhà thương mại, công nghiệp.
Quản lý nông nghiệp công nghệ cao (nhà kính, trang trại, chăn nuôi).
