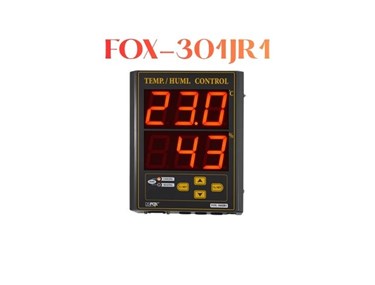

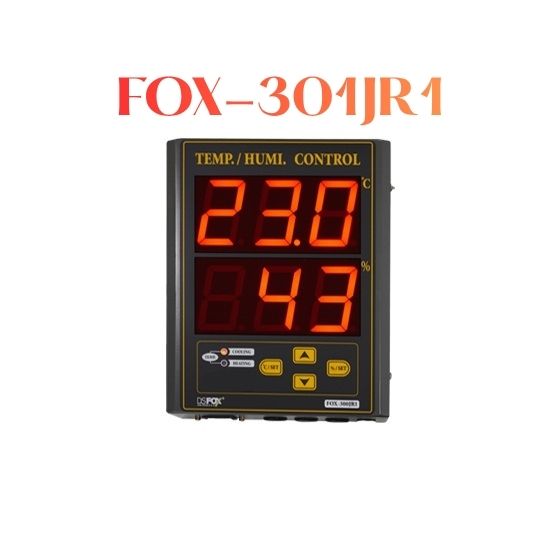

Bộ điều khiển nhiệt độ và độ ẩm FOX-301JR1

Bộ điều khiển nhiệt độ và độ ẩm FOX-301JR1 sử dụng phương pháp điều khiển ON/OFF, có 4 ngõ ra relay được phân chia thành 2 relay cho nhiệt độ và 2 relay cho độ ẩm. Màn hình FND kích thước lớn hỗ trợ quan sát các giá trị hiển thị thuận tiện hơn từ khoảng cách xa.

Với những công trình cần thêm cảnh báo qua SMS, cuộc gọi hoặc email, khách hàng có thể tham khảo TTP-TH-23M với các tùy chọn mở rộng tương ứng. Thiết bị cũng có lựa chọn Modbus RTU hoặc Modbus TCP để kết nối với hệ thống giám sát theo yêu cầu sử dụng.





Một điểm đáng chú ý của FOX-301JR1 là khả năng xử lý cả nhiệt độ và độ ẩm trên cùng một bộ điều khiển. Thay vì sử dụng riêng từng bộ điều khiển cho mỗi đại lượng, người dùng có thể thiết lập hai thông số trên cùng thiết bị.

FOX-301JR1 hỗ trợ:

* Điều khiển nhiệt độ theo hai chức năng làm nóng và làm lạnh.

* Điều khiển độ ẩm theo hai chức năng tạo ẩm và hút ẩm.

* 4 ngõ ra relay độc lập theo chức năng nhiệt độ và độ ẩm.

* Cài đặt giá trị bằng các phím °C Set, % Set, Up và Down.

* Điều khiển thiết bị đầu ra theo phương pháp ON/OFF.

* Hiển thị FND 2,3 inch giúp thuận tiện khi quan sát.

* Hỗ trợ giao tiếp RS485.

* Sử dụng cảm biến đầu vào HCPV-220NH.



Thông số kỹ thuật bộ điều khiển nhiệt độ và độ ẩm FOX-301JR1

* Model: FOX-301JR1.

* Hãng sản xuất: Conotec.

* Dải nhiệt độ: -40,0 đến 65°C.

* Dải độ ẩm: 10 đến 95% RH.

* Cảm biến đầu vào: HCPV-220NH.

* Độ chính xác hiển thị nhiệt độ: ±1% rdg ±1 digit.

* Độ chính xác hiển thị độ ẩm: ±3% rdg ±1 digit.

* Màn hình hiển thị: FND 2,3 inch.

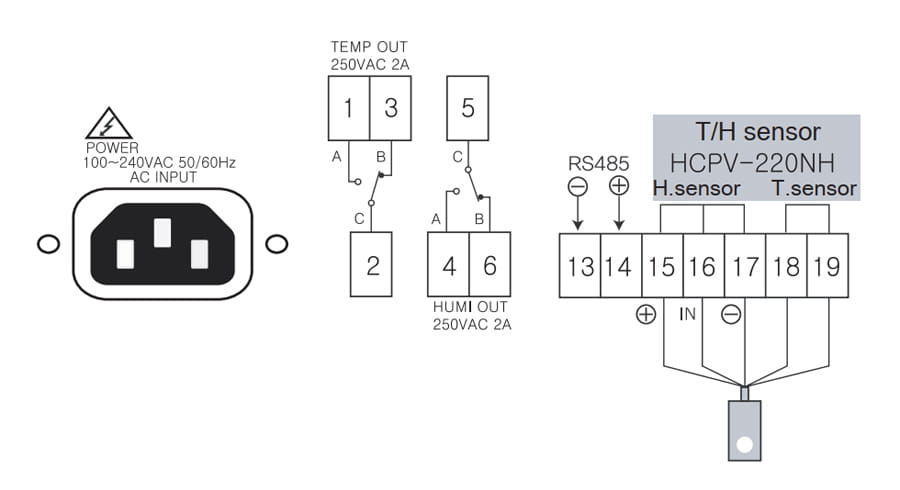

* Số ngõ ra: 4 relay.

* Định mức relay theo tài liệu tổng hợp: 4A 250VAC (2A).

* Relay 1 (1R): nhiệt độ.

* Relay 2 (2R): nhiệt độ.

* Relay 3 (3R): độ ẩm.

* Relay 4 (4R): độ ẩm.

* Phương pháp điều khiển: ON/OFF.

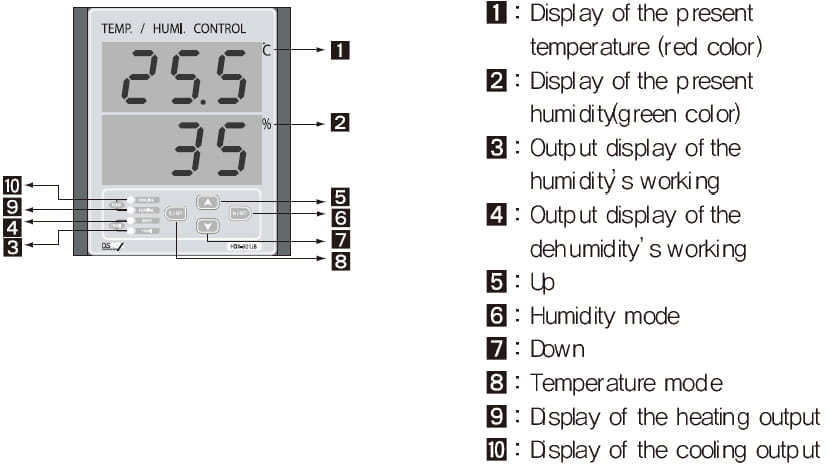

* Phím cài đặt: °C Set / % Set / Up / Down.

* Nguồn cấp: 100~240VAC, 50/60Hz.

* Nhiệt độ môi trường hoạt động: 0~55°C (32~131°F).

* Độ ẩm môi trường hoạt động: 35~80% RH.

* Kích thước: 194 x 241 x 60 mm.

* Trọng lượng: 2,1 kg.

* Giao tiếp: RS485.



FOX-301JR1 hoạt động như thế nào?

Cảm biến HCPV-220NH cung cấp dữ liệu nhiệt độ và độ ẩm cho bộ điều khiển. FOX-301JR1 tiếp nhận các giá trị đo, so sánh với mức cài đặt và điều khiển các relay tương ứng theo phương pháp ON/OFF.

Hai relay dành cho nhiệt độ cho phép bố trí chức năng làm nóng và làm lạnh. Hai relay còn lại dành cho độ ẩm, phục vụ điều khiển tạo ẩm và hút ẩm.

Nhờ đó, một FOX-301JR1 có thể tham gia điều khiển cả hai yếu tố môi trường thay vì chỉ xử lý riêng nhiệt độ hoặc riêng độ ẩm.



Tính năng chính của bộ điều khiển nhiệt độ và độ ẩm FOX-301JR1

Điều khiển nhiệt độ

FOX-301JR1 hỗ trợ điều khiển cả làm nóng và làm lạnh. Người sử dụng thiết lập giá trị mong muốn trực tiếp thông qua các phím trên thiết bị.



Điều khiển độ ẩm

Thiết bị đồng thời hỗ trợ tạo ẩm và hút ẩm. Hai ngõ ra relay dành cho độ ẩm có thể được sử dụng để điều khiển thiết bị tương ứng trong hệ thống.



Hiển thị kích thước lớn

Màn hình FND 2,3 inch là một đặc điểm phù hợp với những vị trí cần đọc thông số từ khoảng cách nhất định.



Hỗ trợ RS485

FOX-301JR1 có hỗ trợ giao tiếp RS485, tạo điều kiện kết nối bộ điều khiển với hệ thống có sử dụng chuẩn truyền thông này.



Ứng dụng của FOX-301JR1

Với khả năng kiểm soát cả nhiệt độ và độ ẩm, FOX-301JR1 có thể được sử dụng cho những hệ thống cần duy trì hai đại lượng môi trường này, chẳng hạn:

* Hệ thống nhiệt – lạnh.

* Kho lạnh và khu vực bảo quản thực phẩm.

* Mô hình nông nghiệp và trang trại.

* Hệ thống ấp trứng.

* Môi trường chăn nuôi gia súc, gia cầm.

* Mô hình nuôi yến.

* Một số môi trường phòng thí nghiệm có yêu cầu điều khiển nhiệt độ và độ ẩm.

Việc lựa chọn thiết bị và phương án đấu nối thực tế cần căn cứ vào yêu cầu điều khiển cũng như tải điện của từng hệ thống.



Một lựa chọn khác khi cần mở rộng nhu cầu giám sát

Bộ điều khiển nhiệt độ và độ ẩm FOX-301JR1 phù hợp với bài toán điều khiển nhiệt độ và độ ẩm bằng relay. Trong trường hợp hệ thống cần thêm các chức năng theo dõi hoặc một phương án thiết bị khác, khách hàng có thể tham khảo Bộ điều khiển nhiệt độ độ ẩm TTP-TH-23M. Đây là một lựa chọn bổ sung để cân nhắc tùy theo yêu cầu thực tế của từng công trình, thay vì thay thế mặc định cho FOX-301JR1.



Kết hợp phần mềm giám sát nhiệt độ độ ẩm

Đối với hệ thống không chỉ cần điều khiển tại thiết bị mà còn có nhu cầu quản lý dữ liệu tập trung, khách hàng có thể tham khảo thêm Phần mềm theo dõi nhiệt độ độ ẩm bộ điều khiển FOX-301JR1. Giải pháp phần mềm giúp mở rộng bài toán từ điều khiển tại hiện trường sang nhu cầu theo dõi và quản lý hệ thống phù hợp với từng dự án.
